06Cr17Ni12Mo2Ti

务实创新 诚信经营



一、材料基础信息一、材料基础信息
材料名称：06Cr17Ni12Mo2N奥氏体不锈钢，属于国标含氮强化型不锈钢，是在316不锈钢基础上通过添加氮元素优化而成的改良品种。对应标准及牌号：国标GB/T 1220，美标AISI 316N/UNS S31651，欧标X5CrNiMoN17-13-2，德标1.4401，日标SUS316N。其核心设计理念是通过碳氮协同强化基体，同时保留铬、钼元素带来的优异耐蚀性，实现强度与耐蚀性的均衡提升。材料名称：06Cr17Ni12Mo2Ti奥氏体不锈钢，属于国标钛稳定型不锈钢，是在316不锈钢基础上添加钛元素优化而成的改良品种，核心作用是通过钛与碳的优先结合，抑制碳化物析出，提升材料的晶间腐蚀抗力。对应标准及牌号：国标GB/T 1220，美标AISI 316Ti/UNS S31635，欧标X6CrNiMoTi17-12-2，德标1.4571，日标SUS316Ti。其设计定位为兼顾优异耐蚀性、焊接性能与高温稳定性，适用于中强腐蚀及需长期在中高温环境服役的工况。
二、核心化学成分（质量分数）二、核心化学成分（质量分数）
碳（C）：0.04%-0.08%，适中的碳含量为材料提供基础强度，同时避免过高碳含量导致耐蚀性下降；铬（Cr）：16.00%-18.00%，是形成钝化膜的核心元素，有效提升材料抗氧化和耐腐蚀能力；镍（Ni）：10.00%-14.00%，稳定奥氏体组织结构，保障材料良好的韧性和低温性能；钼（Mo）：2.00%-3.00%，显著提升材料耐点蚀、缝隙腐蚀及耐还原性介质腐蚀的能力；氮（N）：0.10%-0.22%，关键强化元素，可替代部分镍稳定奥氏体，同时大幅提升材料的屈服强度和抗拉强度；锰（Mn）≤2.00%、硅（Si）≤1.00%，辅助优化加工性能；硫（S）≤0.030%、磷（P）≤0.045%，为有害杂质元素，严格控制含量以避免影响材料韧性和耐蚀性；余量为铁（Fe）。碳（C）：≤0.08%，低含量碳可减少碳化物析出风险；铬（Cr）：16.00%-18.00%，形成致密钝化膜，是保障耐蚀性的核心元素；镍（Ni）：10.00%-14.00%，稳定奥氏体组织结构，提升材料韧性与低温性能；钼（Mo）：2.00%-3.00%，显著增强耐点蚀、缝隙腐蚀及耐还原性介质（如稀硫酸、磷酸）腐蚀的能力；钛（Ti）：5×C%-0.70%，关键稳定元素，优先与碳结合形成TiC，避免铬碳化物析出导致的晶间腐蚀；锰（Mn）≤2.00%、硅（Si）≤1.00%，辅助优化加工与焊接性能；硫（S）≤0.030%、磷（P）≤0.045%，严格控制的有害杂质，避免影响材料韧性与耐蚀性；余量为铁（Fe）。
三、关键力学性能三、关键力学性能
常温下（固溶态）：密度7.98g/cm³，抗拉强度≥550MPa，屈服强度≥240MPa，伸长率≥40%，断面收缩率≥60%，硬度≤217HBW。与常规316不锈钢相比，其屈服强度和抗拉强度均有明显提升，主要得益于氮元素的固溶强化作用。低温性能优异，在-196℃低温环境下仍能保持良好的韧性，无脆性断裂风险；高温性能稳定，在450℃以下温度区间服役时，强度和耐蚀性无显著衰减，无磁性。常温下（固溶态）：密度7.98g/cm³，抗拉强度≥520MPa，屈服强度≥205MPa，伸长率≥40%，断面收缩率≥60%，硬度≤217HBW。高温性能稳定，在450℃以下服役时强度与耐蚀性无显著衰减，600℃以下仍可保持较好的结构稳定性；低温韧性优异，在-196℃低温环境下无脆性断裂风险，无磁性。与常规316不锈钢相比，其晶间腐蚀抗力大幅提升，焊接后无需固溶处理即可保持良好的耐蚀性。
四、加工与热处理工艺四、加工与热处理工艺
1. 热处理：固溶处理是核心工艺，温度控制在1050-1150℃，保温时间根据工件厚度调整（一般为1-3小时），随后快速水冷，目的是溶解碳化物等析出相，获得均匀的奥氏体组织，保障材料的耐蚀性和力学性能均衡性；消除应力退火工艺：温度250-450℃，保温后空冷，可有效消除冷加工或焊接产生的内应力，避免后续使用中出现变形或开裂。2. 加工性能：冷热加工性能优良，热加工温度范围为1150-900℃，终轧温度不低于850℃，热加工后需及时冷却；冷加工可进行冲压、弯曲、拉伸、剪切等多种加工，加工过程中会产生轻微硬化，可通过中间退火恢复加工性能；焊接性能良好，推荐采用GTAW（钨极氩弧焊）、GMAW（熔化极气体保护焊）等焊接方式，焊接前无需预热，焊后无需固溶处理即可保持基本耐蚀性，但需控制焊接热输入，避免氮元素过度损失影响强度。1. 热处理：核心工艺为固溶处理，温度控制在1050-1150℃，保温时间根据工件厚度调整（一般1-3小时），随后快速水冷，目的是溶解各类析出相，获得均匀奥氏体组织，保障性能均衡；由于钛的稳定作用，通常无需额外进行稳定化处理，若工件长期在敏化温度区间服役，可补充850-900℃保温后空冷的稳定化工艺。2. 加工性能：冷热加工性能优良，热加工温度范围1150-900℃，终轧温度不低于850℃，热加工后及时冷却避免析出相产生；冷加工可进行冲压、弯曲、拉伸、剪切等，加工中会产生轻微硬化，可通过中间退火恢复加工性能；焊接性能优异，推荐GTAW（钨极氩弧焊）、GMAW（熔化极气体保护焊），焊接前无需预热，焊后无需固溶处理，仅需清理焊道氧化皮即可。

产品优势

务实创新 诚信经营

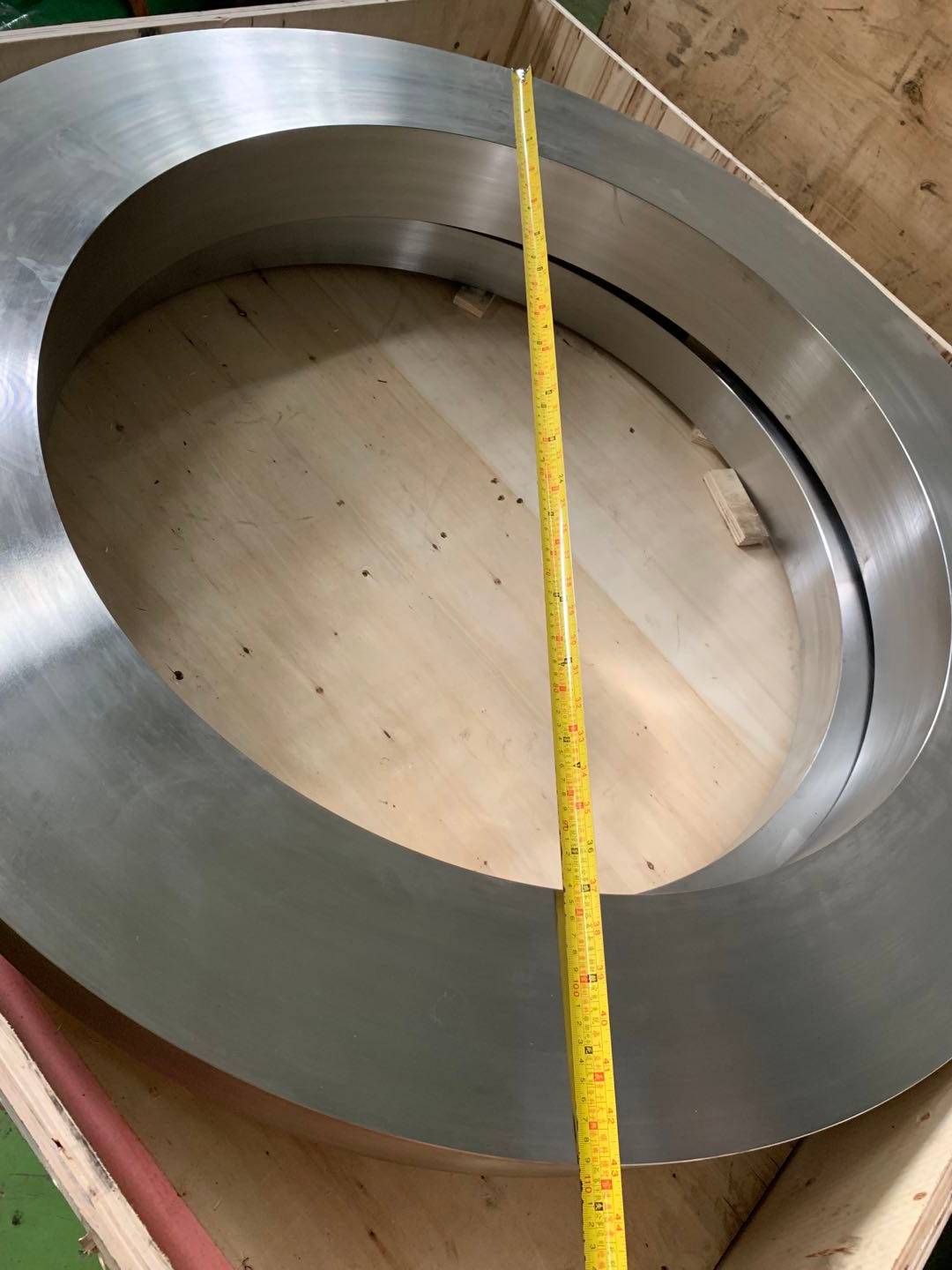

加工平台

务实创新 诚信经营

物流包装

务实创新 诚信经营

下一篇：06Cr17Ni12Mo2N
上一篇：07Cr17Ni12Mo2

合作伙伴
