GH3007 高温合金

1. 文档说明

1.1 文档目的：本文档旨在详细说明GH3007铁镍基固溶强化型高温合金产品的技术参数、性能特性、加工要求及应用领域，为产品选型、生产制造、工程应用及质量检验提供标准化依据。
1.2 适用范围：本规格书适用于以GH3007合金为原料生产的板材、棒材、管材、锻件、线材等各类产品，涵盖航空航天、能源动力、石油化工等领域的中高温承力及耐热结构件服役场景。
1.3 引用标准：GB/T 14992（高温合金牌号和化学成分）、GB/T 14994（高温合金锻件）、GB/T 14993（高温合金板材）、GB/T 15062（高温合金无缝管）、GB/T 228.1（金属材料 拉伸试验）、GB/T 231.1（金属材料 布氏硬度试验）、GB/T 15063（高温合金棒材）、GB/T 13303（高温合金锻件超声波检验方法）、GB/T 2039（金属材料 单轴拉伸蠕变及持久试验方法）、GB/T 13391（金属材料 高温拉伸试验方法）。

2. 产品概述

GH3007是一种高性能铁镍基固溶强化型高温合金，以铁、镍为基体，通过添加铬、钼、钛、铝等合金元素，借助固溶强化及微量碳化物析出强化协同作用实现优异的中高温性能。该合金在室温至800℃温度范围内具备稳定的综合力学性能，750℃以下可长期稳定服役，800℃可短期服役，兼具优良的高温抗氧化性能、抗热腐蚀性能及良好的冷热加工性能和焊接性能。其核心优势在于中高温环境下的高塑性、高韧性及优良的结构稳定性，同时具备较好的耐海水腐蚀和抗应力腐蚀能力，是航空航天、能源动力等领域中高温结构件的关键材料，广泛应用于国产航空发动机、航天器及高端能源装备制造。

3. 化学成分

下表为GH3007合金的典型化学成分（质量分数，%），符合GB/T 14992标准要求：
元素
含量范围（最小值）
含量范围（最大值）
备注
镍（Ni）
34.0
38.0
基体元素，保证合金韧性及高温稳定性
铬（Cr）
19.0
22.0
提升高温抗氧化性和抗热腐蚀性能
钼（Mo）
2.50
3.50
强化固溶体，提升中高温强度与抗蠕变性能
钛（Ti）
0.30
0.70
细化晶粒，与碳形成碳化物强化晶界
铝（Al）
0.30
0.70
辅助形成氧化膜，提升抗氧化性，细化晶粒
碳（C）
0.06
0.12
形成碳化物，强化晶界，提升高温强度
锰（Mn）
-
0.80
改善热加工性能，辅助脱氧
硅（Si）
-
0.80
辅助形成氧化膜，提升抗氧化性
硫（S）
-
0.015
严格控制，避免影响韧性和焊接性能
磷（P）
-
0.015
杂质元素，严格控制含量
铜（Cu）
-
0.20
杂质元素，避免降低抗氧化性能
硼（B）
0.005
0.015
晶界强化元素，提升高温持久性能
铁（Fe）
余量
-
基体元素，保证合金基础力学性能

4. 核心性能

4.1 物理性能

性能指标
数值
测试条件
密度
8.0 g/cm³
室温
熔点范围
1370-1420℃
-
热导率
14.2 W/(m·K)
室温
比热容
0.47 kJ/(kg·K)
室温
电阻率
1.18 μΩ·m
室温
线膨胀系数
14.0×10⁻⁶/K
室温-750℃
磁性
无磁性
室温

4.2 机械性能（固溶强化状态）

性能指标
数值
单位
测试条件
抗拉强度（Rm）
≥650
MPa
室温
屈服强度（Rp0.2）
≥280
MPa
室温
延伸率（A）
≥35
%
室温
断面收缩率（Z）
≥50
%
室温
冲击功（KV）
≥120
J
室温（V型缺口）
布氏硬度（HBW）
≤220
-
固溶处理后
抗拉强度（Rm）
≥550
MPa
700℃
抗拉强度（Rm）
≥450
MPa
750℃
注：高温持久性能：750℃、150MPa应力下，持久寿命≥1000小时；800℃、100MPa应力下，持久寿命≥500小时。经冷加工强化后，机械性能可进一步提升，如冷加工率20%后，室温抗拉强度可达850MPa以上。

4.3 耐腐蚀性

GH3007合金具备优良的高温抗氧化性能、抗热腐蚀性能及耐蚀性，在多种中高温恶劣环境中表现稳定，具体表现如下：
  • 高温氧化环境：750℃以下长期服役时，在空气、高温蒸汽及燃气环境中可形成致密稳定的Cr₂O₃+Al₂O₃复合氧化膜，有效阻止氧原子渗透，抗氧化性能优异；800℃短期服役仍能保持较好的抗氧化性，超过800℃需采取防护涂层措施。
  • 腐蚀介质环境：对中性盐溶液、碱性溶液具有优异耐受性；在轻度至中度腐蚀性的有机酸环境中可稳定使用；对海水环境具备优良耐蚀性，可用于海洋装备中高温部件；不适用于强氧化性酸（如浓硝酸、王水）及氢氟酸环境。
  • 特殊腐蚀环境：具备良好的抗渗碳、抗氮化性能，适用于高温渗碳、氮化气氛中的结构件；在含硫量较低的燃气环境中可稳定服役，含硫量较高时需注意硫化物腐蚀防护；抗热疲劳性能优良，可承受频繁的温度波动，抗应力腐蚀开裂性能优异。

5. 加工与热处理规范

5.1 加工性能

GH3007合金冷热加工性能优良，焊接性能优异，可通过常规工艺实现成型与加工，具体性能如下：
  • 热加工：适宜热加工温度范围为1150-1200℃，加工前需预热至850-900℃，采用热轧、锻造等常规工艺；变形速率控制在0.1-5 s⁻¹，避免低温大变形导致裂纹；加工后及时进行固溶处理，以恢复均匀的奥氏体组织。
  • 冷加工：可顺利进行冷轧、冷拔、冲压、折弯、旋压等冷加工工艺，冷加工塑性优良；冷加工过程中建议控制单次变形量不超过25%，变形量累计超过40%时，需进行中间固溶处理（温度980-1020℃，空冷）以降低硬度、恢复塑性。
  • 焊接性能：焊接性能优异，可采用TIG焊、MIG焊、电弧焊、埋弧焊、钎焊等多种焊接方式；焊接前需清除焊缝两侧20mm范围内的氧化膜、油污及杂质，预热至150-250℃；推荐选用ERNiCr-3或ERNiCrMo-3焊材，焊后需进行固溶处理（温度980-1020℃，空冷），以消除焊接应力、保证接头性能与基体一致。
  • 机加工性能：可采用常规机加工工艺，加工时需选用高速钢或硬质合金刀具，采用中等切削速度、适中进给量；加工过程中需充分冷却润滑，避免高温导致刀具磨损和工件表面氧化；建议在固溶状态下进行加工，可获得良好的加工精度和表面质量。

5.2 热处理工艺

GH3007合金为固溶强化型合金，主要通过固溶热处理工艺实现性能优化，消除加工应力，标准热处理制度如下：
  • 固溶处理：温度980-1020℃，保温时间根据产品厚度调整（通常为15-60分钟），随后水淬或空冷；目的是获得均匀的奥氏体固溶体组织，溶解合金中的碳化物，充分发挥固溶强化作用，同时消除加工应力。
  • 应力消除处理：温度650-700℃，保温2-4小时，空冷；适用于冷加工或焊接后的产品，可有效消除残余应力，避免后续服役过程中产生应力腐蚀开裂；若后续无需高强度要求，可单独进行此处理。
  • 注意事项：热处理过程中需避免在475℃附近长时间停留，以防出现475℃脆化现象；固溶处理后冷却速度需根据产品尺寸调整，确保组织均匀稳定；对于厚大件，建议采用分段冷却方式，避免产生冷却应力。

6. 典型产品形态与规格

GH3007合金可生产多种通用型产品形态，满足不同工业领域高端装备需求，常见规格如下：
  • 板材/带材：冷轧板材厚度0.5-12mm，热轧板材厚度12-150mm，宽度1000-2000mm，长度可定制，符合GB/T 14993标准；带材厚度0.2-3.0mm，宽度20-600mm，成卷供应。

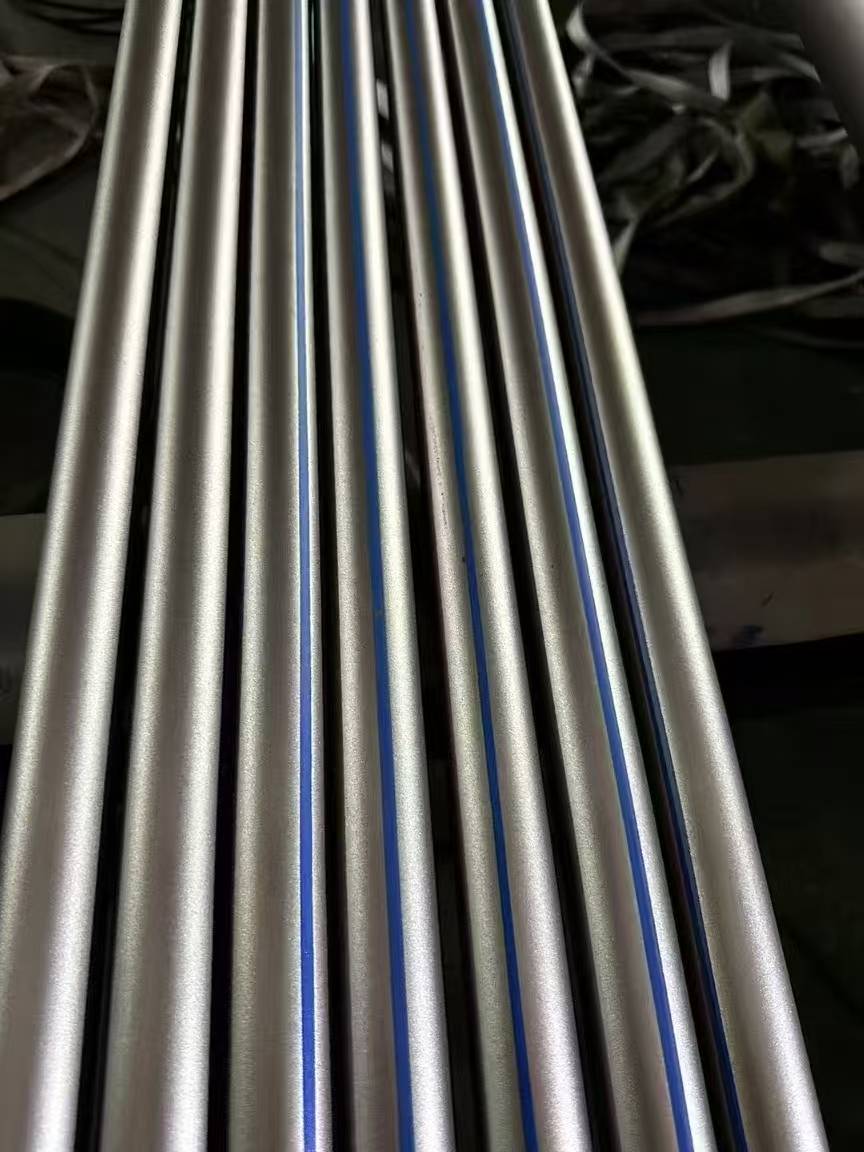

  • 棒材/锻件：热轧棒材直径12-260mm，冷拉棒材直径2-50mm，长度可定制；锻件尺寸灵活定制（含饼件、环件、轴类锻件），符合GB/T 14994标准。
  • 管材：无缝管外径8-400mm，壁厚1.5-25mm；焊接管外径10-800mm，壁厚0.8-10mm，长度可选择单定尺、双定尺或定制，符合GB/T 15062标准。
  • 其他形态：法兰、弯头、三通等管件，线材（直径0.3-10mm），紧固件、弹簧等，可根据客户图纸定制生产。

7. 应用领域

基于优异的中高温综合性能、良好的加工性能及耐蚀性，GH3007合金主要应用于航空航天、能源动力、石油化工及海洋工程等领域，典型应用场景如下：
  • 航空航天领域：航空发动机燃烧室零部件、加力燃烧室零部件、涡轮外环、导向叶片支座，航天器热防护系统结构件、火箭发动机喷管延伸段等，承受中高温燃气冲刷和复杂应力载荷。
  • 能源动力领域：工业燃气轮机高温部件、核电设备中高温结构件、汽轮机高温隔板及叶片等。
  • 石油化工与海洋工程领域：石油化工高温反应釜零部件、油气钻采设备中高温耐蚀部件，海洋平台中高温承力结构件、舰船发动机高温部件等。
  • 其他领域：高端汽车发动机排气系统部件、特种高温试验设备结构件、高温炉具零部件等。

8. 质量检验与验收

  • 化学成分检验：采用光谱分析或化学分析方法，确保各元素含量符合本规格书第3章要求，符合GB/T 14992标准。
  • 机械性能检验：按GB/T 228.1、GB/T 231.1、GB/T 2039、GB/T 13391等标准进行拉伸试验、硬度试验、冲击试验、高温持久试验，测试结果需满足第4.2节规定。
  • 耐蚀性能检验：根据应用场景需求，进行高温氧化试验、盐雾腐蚀试验、应力腐蚀试验等，确保耐蚀性能符合要求。
  • 微观组织检验：采用金相分析方法，检验合金的晶粒尺寸、碳化物分布状态，确保无异常组织。
  • 外观与尺寸检验：产品表面应无裂纹、气孔、夹杂、折叠等缺陷，尺寸公差符合对应国标及客户定制要求。
  • 出厂文件：每批次产品需附带质量证明书，包含化学成分、机械性能测试报告、热处理工艺记录、检验标准及批次信息。

9. 包装、运输与储存

  • 包装：采用防水、防潮、防磕碰包装材料（如真空包装、塑料膜包裹+木箱），避免运输过程中锈蚀和表面损伤；精密产品需采用定制缓冲包装，确保运输过程中尺寸稳定性。
  • 运输：避免与碳钢等易污染材料混装，防止铁污染影响合金耐蚀性能；运输过程中需避免碰撞、挤压、暴晒和雨淋，严禁野蛮装卸。
  • 储存：存放于干燥、通风、清洁的库房内，远离潮湿、腐蚀性气体、强氧化剂及磁性物质，堆放时避免重压，定期检查包装完整性和产品表面状态。

10. 附录

10.1 同义词：GH3007、Fe-Ni-Cr-3007（通用简称）。
10.2 参考案例：某航空发动机制造商采用GH3007合金制造燃烧室零部件，在750℃高温燃气环境中长期服役，性能稳定无失效；某海洋工程企业使用该合金生产海洋平台高温承力部件，在海水腐蚀环境中服役寿命达15年以上。
10.3 注意事项：产品选型时需控制服役温度不超过750℃长期服役、800℃短期服役；热处理过程中严禁在475℃附近长时间停留，以防脆化；焊接后建议进行固溶处理，确保接头性能与基体一致；加工过程中避免与碳钢工具交叉使用，防止铁污染影响抗氧化性能。
