09MnNiD

务实创新 诚信经营


一、产品概述

09MnNiD 是一款专用低温压力容器用低合金高强度钢，核心特性为卓越的低温韧性、良好的焊接性能、可靠的常温强度及低温工况稳定性，执行我国 GB/T 3531-2019 标准。其以低碳锰镍合金为基础，通过精准控制化学成分、采用精炼工艺及合理热处理，在 -40℃ 低温工况下能稳定工作，可有效承受低温环境下的压力载荷、周期性载荷及介质腐蚀作用，是低温压力容器、低温储罐、低温管道等装备的核心选材。相较于普通低合金钢，09MnNiD 对杂质含量控制更严苛，晶粒更细小，低温韧性更优异，能避免低温环境下的脆性断裂风险，保障低温承压装备的长期安全运行。
该产品凭借成熟的生产工艺、稳定的低温性能、良好的加工与焊接适配性，广泛应用于石油化工、天然气、制冷等低温承压装备制造领域，国内钢厂已实现规模化、精细化生产，产品质量全面满足 GB/T 3531-2019 及国内外低温压力容器制造标准要求。

二、核心化学成分（质量分数，%）

09MnNiD 低温压力容器用钢化学成分经严格管控，重点保障低温韧性、焊接性能及强度，严格限制有害杂质含量，具体范围如下（含允许偏差，符合 GB/T 3531-2019 标准要求）：
  • 碳（C）：≤0.12（允许偏差±0.02）
  • 硅（Si）：0.15~0.35（允许偏差±0.03）
  • 锰（Mn）：1.20~1.60（允许偏差±0.04）
  • 镍（Ni）：0.60~1.00（允许偏差±0.05）
  • 硫（S）：≤0.010（允许偏差±0.003）
  • 磷（P）：≤0.015（允许偏差±0.003）
  • 铬（Cr）：≤0.30（允许偏差±0.03）
  • 钼（Mo）：≤0.15（允许偏差±0.02）
  • 铜（Cu）：≤0.30（允许偏差±0.03）
  • 铝（Al）：≥0.020（允许偏差±0.005，镇静钢要求）
  • 氮（N）：≤0.012（允许偏差±0.002）
关键控制指标：钢中非金属夹杂物（A、B、C、D 类）均≤1.5 级；总氧（T(O)）≤20×10⁻⁶；低碳设计保障优良焊接性能，避免焊接裂纹；镍元素显著提升低温韧性，降低脆性转变温度；硫、磷等有害杂质严格限制，进一步提升低温抗脆断能力；铝元素细化晶粒，优化组织均匀性，确保低温工况下的安全可靠性。

三、力学性能（正火/正火+回火状态典型值）

09MnNiD 低温压力容器用钢力学性能以正火或正火+回火状态为基准，核心突出低温韧性与常温强度的均衡性，性能可根据热处理工艺微调，以下为核心性能指标（试样尺寸：板厚≤50mm，热处理工艺：正火温度 880~920℃+空冷；厚板采用正火+回火，回火温度 580~620℃+空冷）：
  • 硬度：HB 140~180（典型值 HB 150~170，确保良好加工与焊接性能）
  • 抗拉强度（σᵦ）：≥490MPa（常温下，典型值 500~600MPa）
  • 屈服强度（σₛ）：≥345MPa（常温下，典型值 350~420MPa）
  • 伸长率（δ₅）：≥22%（常温下，典型值 25%~30%）
  • 断面收缩率（ψ）：≥50%（常温下，典型值 55%~65%）
  • 低温冲击韧性（αₖᵥ）：-40℃时≥34J/cm²（典型值 50~80J/cm²；-50℃时≥27J/cm²，可满足更低温工况需求）
  • 焊接接头性能：焊接后接头抗拉强度≥母材抗拉强度的 90%，-40℃低温冲击韧性≥27J/cm²，无焊接裂纹等缺陷
  • 冷弯性能：180°冷弯试验（弯心直径=2a，a 为试样厚度），弯曲后表面无裂纹

四、核心工艺优势

1. 冶炼工艺

采用转炉/电弧炉（BOF/EAF）-LF 精炼-RH 真空精炼-连铸成熟工艺流程：转炉/电弧炉冶炼终点严格控制温度 1520~1560℃，碳含量≤0.10%、磷≤0.012%；LF 精炼阶段造高碱度还原渣（R=4.0~6.0），渣系成分 CaO 50%~60%、SiO₂ 8%~12%、Al₂O₃ 22%~28%，FeO+MnO≤0.8%，深度去除硫、磷等有害杂质；RH 真空处理压力≤67Pa，保温时间≥25min，高效脱气，降低氧、氢、氮含量；连铸过程采用全程保护浇注，控制过热度 15~25℃，配备电磁搅拌技术，减少成分偏析和中心疏松，保障铸坯内部质量均匀性，避免出现气孔、裂纹等有害缺陷。

2. 热处理工艺

热处理适配性优异，核心优势为工艺成熟、低温性能调控精准：薄板采用单一正火工艺即可满足性能要求，生产效率高、成本可控；厚板采用正火+回火工艺，可有效消除内应力，进一步细化晶粒，提升低温韧性和尺寸稳定性；正火温度适配性广（870~930℃），空冷即可完成，无需复杂冷却设备；回火温度（570~630℃）可根据板厚和工况需求微调，确保不同厚度产品均具备稳定的低温性能；退火工艺成熟，退火后硬度 HB≤150，塑性极佳，便于复杂形状零部件的冲压、折弯等加工。

3. 加工与焊接性能

正火/正火+回火状态下加工性能良好，机械加工性评级为 80（以 AISI 1212 钢 100 为基准），可顺利实现车、铣、钻、磨、刨、冲压、折弯等多种机械加工，能精准加工成低温压力容器壳体、封头、低温管道、法兰等复杂形状零部件，精加工后表面粗糙度可达到 Ra≤0.8μm；锻造性能良好，锻造温度范围 1100~1200℃，锻后需及时缓冷至 600℃ 以下，再进行正火处理，避免产生裂纹，通过锻造可进一步提升致密度和组织均匀性；焊接性能优异，焊接前预热至 100~150℃（板厚＞25mm 时），焊接过程中控制层间温度≤300℃，适配焊条电弧焊、埋弧焊、氩弧焊等多种焊接方式，焊接后无需复杂热处理即可保障接头低温性能，大幅降低制造难度和成本。

五、产品规格与供货形式

供货形式以板材、管材、锻件为主，规格覆盖全面，支持个性化定制，满足各类低温压力容器及低温承压装备核心零部件生产需求：
  • 板材：厚度 6mm~120mm，宽度 1000mm~2200mm，长度 2000mm~12000mm，常见规格 T6~80mm×W1500~2200mm×L6000~12000mm，主要用于低温压力容器壳体、封头、低温储罐壁板等

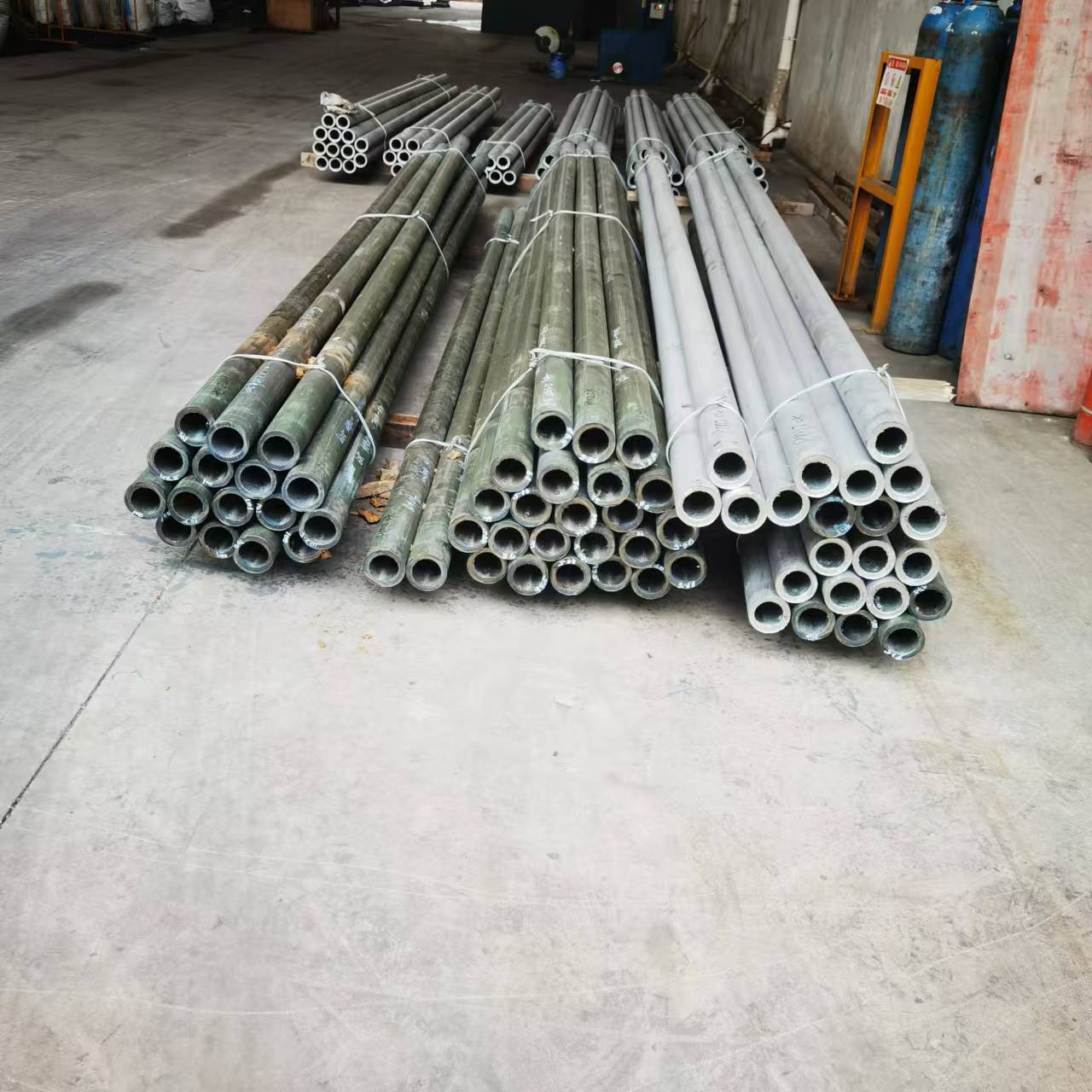

  • 管材：无缝钢管外径 10mm~630mm，壁厚 2mm~80mm，常见规格 Φ18mm~Φ426mm×δ3mm~δ50mm，主要用于低温介质输送管道、换热器管束等
  • 锻件：可定制圆盘、圆环、法兰、封头、异形件等多种形状，最大单重可至 100t，适配大型低温压力容器 OEM 配套需求，锻件可提供粗锻、精锻等不同精度等级
  • 交货状态：正火、正火+回火等，可提供精密切断、表面抛光、超声波探伤、磁粉探伤、渗透探伤、热处理定制、折弯成型、低温冲击性能专项检测等增值服务

六、典型应用领域

依托卓越的低温韧性、良好的焊接性能及常温强度，09MnNiD 广泛应用于石油化工、天然气、制冷、航天等低温承压装备领域，具体如下：
  • 石油化工领域：液化石油气（LPG）储罐、液化天然气（LNG）低温换热器、乙烯裂解装置低温压力容器、低温分离器等
  • 天然气领域：LNG 储罐、LNG 输送管道、天然气液化装置低温部件等
  • 制冷领域：大型冷库制冷设备低温压力容器、制冷管道、低温压缩机部件等
  • 其他领域：航天低温推进剂储罐、深海探测装备低温部件、低温试验装置承压部件等

七、执行标准与质量保障

执行标准：GB/T 3531-2019（国标，低温压力容器用低合金钢钢板），对应国际近似标准 ASTM A516 Gr.70（低温级）、EN 10028-4 Gr.P355NL2（欧盟）、JIS G3116（日本），可满足国内外低温压力容器制造标准要求。
质量控制：建立全流程精细化质量管控体系，从原料采购（选用优质铁水/废钢+高纯度镍铁）到成品出库实施多环节严格检测，核心检测项目包括化学成分（重点检测碳、硫、磷、镍、铝元素含量，光谱分析+化学分析双重验证）、力学性能（硬度、拉伸、屈服强度、常温/低温冲击测试、冷弯测试）、金相组织（铁素体+珠光体组织、晶粒尺寸、夹杂物等级）、非金属夹杂物、超声波探伤（≥GB/T 6402 二级）、磁粉探伤、渗透探伤、尺寸精度检测、表面质量检测、焊接接头低温性能测试等，确保每批次产品性能稳定、质量一致。可提供材质证明（COA）、第三方权威检测报告、热处理工艺报告、低温冲击性能专项检测报告等全套质量文件，支持客户现场质量验证与全程追溯。
