GH4049（曾用牌号GH49）

1. 文档说明

1.1 文档目的：本文档旨在详细说明GH4049（曾用牌号GH49）镍基高温合金产品的技术参数、性能特性、加工要求及应用领域，为产品选型、生产制造、工程应用及质量检验提供标准化依据。
1.2 适用范围：本规格书适用于以GH4049合金为原料生产的板材、棒材、管材、锻件、线材等各类产品，涵盖航空航天、能源动力、石油化工等领域的高温服役场景。
1.3 引用标准：GB/T 14992（高温合金和金属间化合物高温材料的分类和牌号）、GB/T 14993（转动部件用高温合金热轧棒材）、GB/T 15008（耐蚀合金锻件）、GB/T 15009（耐蚀合金棒材）、GB/T 15010（耐蚀合金板材）。

2. 产品概述

GH4049是一种Ni-Co-Cr基沉淀硬化型变形高温合金，以镍为基体，通过添加铬、钴、钼、钨、铝、钛等多种合金元素实现性能强化，曾用牌号为GH49。该合金兼具优异的高温强度、良好的抗氧化性能及稳定的组织完整性，在950℃以下可长期稳定服役，1000℃以下具备优良的抗氧化能力，尤其适用于承受高温燃气冲刷和复杂应力载荷的核心部件。其核心优势在于高温蠕变性能突出、断裂寿命长，经电渣重熔或真空电弧重熔后，加工塑性显著改善，冲击韧性可提升1~3倍。

3. 化学成分

下表为GH4049合金的典型化学成分（质量分数，%），符合GB/T 14992相关标准要求：
元素
含量范围（最小值）
含量范围（最大值）
备注
镍（Ni）
-
余量
基体元素，保证高温稳定性
铬（Cr）
9.50
11.00
提升抗氧化性与耐蚀性
钴（Co）
14.00
16.00
强化基体，改善高温强度
钨（W）
5.00
6.00
固溶强化，提升高温蠕变性能
钼（Mo）
4.50
5.50
协同强化，增强高温韧性
铝（Al）
3.70
4.40
沉淀强化元素，形成γ'相
钛（Ti）
1.40
1.90
沉淀强化元素，与Al协同形成γ'相
钒（V）
0.20
0.50
细化晶粒，提升加工性能
碳（C）
-
0.10
控制晶粒生长，强化晶界
铁（Fe）
-
1.50
杂质元素，控制含量
硼（B）
-
0.025
强化晶界，提升高温持久性能
铈（Ce）
-
0.020
改善抗氧化性，净化晶界
锰（Mn）
-
0.50
杂质元素，控制含量
硅（Si）
-
0.50
杂质元素，控制含量
硫（S）
-
0.010
严格控制，避免影响韧性
磷（P）
-
0.010
杂质元素，严格控制

4. 核心性能

4.1 物理性能

性能指标
数值
测试条件
密度
8.44 g/cm³
室温
熔点范围
1320-1390℃
-
热导率
10.5-26.8 W/(m·K)
100-900℃
比热容
0.414-0.628 kJ/(kg·K)
100-600℃
电阻率
1.36 Ω·mm²/m
室温
线膨胀系数
12×10⁻⁶/K
室温-100℃
磁性
顺磁性
常温

4.2 机械性能（标准热处理状态）

性能指标
数值
单位
测试条件
抗拉强度（Rm）
≥1244
MPa
室温
屈服强度（Rp0.2）
≥877
MPa
室温
延伸率（A）
≥21
%
室温
断面收缩率（Z）
≥33
%
室温
冲击功（KV）
≥11
J
室温
布氏硬度（HBW）
233-363
-
标准热处理后
抗拉强度（Rm）
≥568.4
MPa
900℃
延伸率（A）
≥7
%
900℃
注：高温持久性能：900℃、245MPa应力下，持久寿命≥40小时；900℃、216MPa应力下，持久寿命≥80小时。经电渣重熔或真空电弧重熔后，合金冲击韧性可显著提升。

4.3 耐腐蚀性

GH4049合金具备优良的高温抗氧化性和耐蚀性，具体表现如下：
  • 高温氧化环境：1000℃以下具有良好的抗氧化性能，高温空气中服役时可形成致密氧化膜，有效阻止氧原子渗透，氧化速率低，能长期承受高温燃气冲刷。
  • 腐蚀介质环境：对高温燃气中的硫化物、氮氧化物等腐蚀性气体具有良好的耐受性，适用于航空发动机、燃气轮机等高温腐蚀工况。
  • 特殊环境：在中性盐雾环境中具有一定耐蚀性，不适用于强氧化性酸、强碱等极端腐蚀介质环境。

5. 加工与热处理规范

5.1 加工性能

GH4049合金热加工塑性较差，需采用精准工艺控制实现成型与加工，具体性能如下：
  • 热加工：适宜热加工温度范围为1100-1170℃，加工前需充分预热，采用缓慢变形速率，避免产生加工裂纹；加工后需及时进行固溶处理，以恢复组织稳定性。
  • 冷加工：可进行冷轧、冷拔、冲压等常规冷加工工艺，冷加工前需进行退火处理以降低硬度、提升塑性；冷加工过程中需控制变形量，避免过度加工导致应力集中，必要时进行中间退火。
  • 焊接性能：可采用氩弧焊、电弧焊等焊接方式，焊接前需清除焊缝两侧25mm范围内的氧化膜、油污及杂质；焊接时需选用匹配的镍基焊材，采用小电流、快焊速工艺，减少热影响区；焊后需及时进行固溶+时效热处理，消除焊接应力，保证焊接接头性能。
  • 机加工性能：加工时需选用硬质合金刀具，采用低速、大进给量工艺，加工过程中需充分冷却润滑，避免高温导致刀具磨损和工件表面氧化。

5.2 热处理工艺

GH4049合金需通过标准热处理工艺实现性能优化，标准热处理制度如下：
  • 固溶处理：温度1200℃±10℃，保温2小时，空冷；目的是溶解合金中的沉淀相，获得均匀固溶体组织，为后续时效处理做准备。
  • 中间处理：温度1050℃±10℃，保温4小时，空冷；进一步细化晶粒，改善组织均匀性。
  • 时效处理：温度850℃±10℃，保温8小时，空冷；促使γ'相（Ni₃(Al,Ti)）均匀析出，显著提升合金的强度和硬度，最终获得优异的高温性能。

6. 典型产品形态与规格

GH4049合金可生产多种高温承力产品形态，满足高端装备核心部件需求，常见规格如下：
  • 板材/锻板：中厚板厚度5-100mm以上，锻板尺寸可定制，通过锻造工艺优化内部组织，符合GB/T 15010标准，主要用于制造燃烧室部件、机匣等。
  • 棒材/锻件：热轧棒材直径10-200mm，锻件尺寸可定制（含模锻涡轮叶片），符合GB/T 14993、GB/T 15008标准，适用于制造涡轮叶片、涡轮盘等核心部件。
  • 管材：无缝管外径6-200mm，壁厚1-20mm，通过挤压、穿孔、冷轧/冷拔工艺制成，尺寸精度高，适用于制造高压涡轮导管、燃油总管等。
  • 线材：盘丝直径≥0.11mm，适用于制造涡轮叶片锁紧丝、航天器热防护系统连接件等，可根据客户需求定制。

7. 应用领域

基于优异的高温综合性能，GH4049合金主要应用于航空航天、能源动力等高端装备领域，典型应用场景如下：
  • 航空航天发动机：用于制造工作温度850℃-950℃的燃气涡轮工作叶片、导向叶片、涡轮盘、燃烧室火焰筒、机匣、安装边等核心热端部件，承受高温燃气冲刷和复杂应力载荷。
  • 燃气轮机设备：用于制造工业燃气轮机的燃烧器内衬、过渡段、热端紧固件等高温承力部件，满足高温长时间运行需求。
  • 能源与化工装备：用于核反应堆热交换器、石化裂解炉管、高温反应器等高温设备部件，能在高温和腐蚀介质下长期稳定工作。
  • 航天器领域：用于航天器热防护系统连接件、高温结构件等，利用其高温稳定性和优异的力学性能。

8. 质量检验与验收

  • 化学成分检验：采用光谱分析或化学分析方法，确保各元素含量符合本规格书第3章要求，符合GB/T 14992标准。
  • 机械性能检验：按GB/T相关标准进行拉伸试验、硬度试验、冲击试验、高温持久试验，测试结果需满足第4.2节规定。
  • 抗氧化性能检验：根据应用场景需求，进行高温氧化试验，确保1000℃以下氧化性能符合要求。
  • 外观与尺寸检验：产品表面应无裂纹、气孔、夹杂、折叠等缺陷，尺寸公差符合对应GB/T标准及客户定制要求。
  • 出厂文件：每批次产品需附带质量证明书，包含化学成分、机械性能测试报告、检验标准及批次信息。

9. 包装、运输与储存

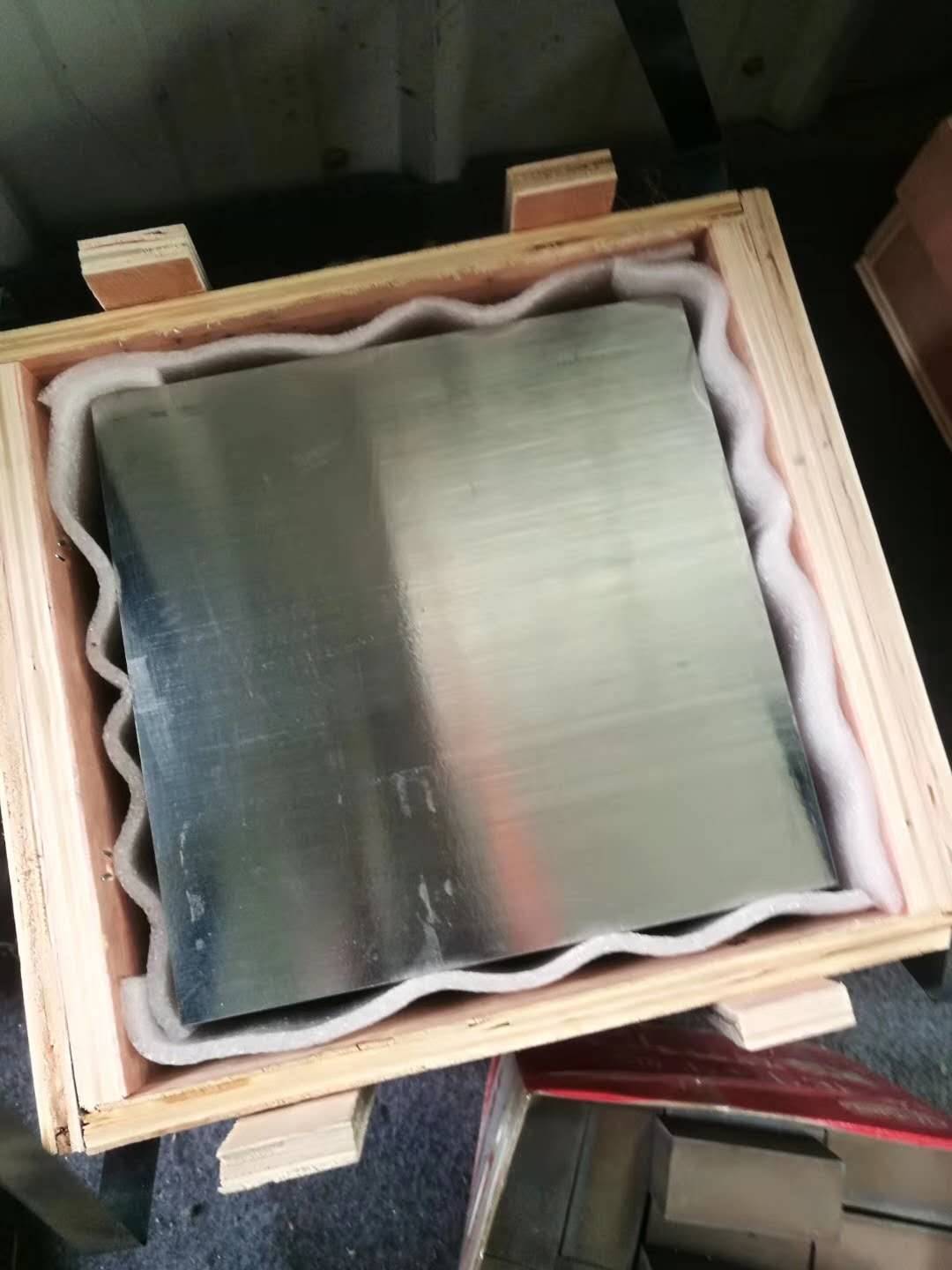

  • 包装：采用防水、防潮包装材料（如塑料膜、木箱），避免运输过程中锈蚀；精密产品需额外添加缓冲防护。
  • 运输：避免与碳钢等易污染材料混装，防止碰撞、挤压导致产品变形或表面损伤。
  • 储存：存放于干燥、通风的库房内，远离潮湿、腐蚀性气体及强氧化剂，堆放时避免重压，定期检查包装完整性。

10. 附录

10.1 同义词：GH4049、GH49（曾用牌号）。
10.2 参考案例：某航空发动机制造商采用GH4049模锻件制造涡轮工作叶片，在900℃高温工况下长期服役，性能稳定无失效；某工业燃气轮机企业使用该合金生产燃烧器内衬，使用寿命较普通高温合金延长2倍以上。
10.3 注意事项：产品选型时需严格匹配服役温度（不超过950℃）及应力工况；加工过程中需控制热加工温度和变形速率，避免产生裂纹；建议采用电渣重熔或真空电弧重熔坯料，以提升加工塑性和冲击韧性；热处理工艺参数需精准控制，确保γ'相均匀析出，保障高温性能。
