X10NiCrAlTi3220合金

文档编号：LM - X10NiCrAlTi3220 - 20251217
版本：V1.0
发布日期：2025年12月17日
编制单位：上海禄钧特种合金有限公司

一、产品概述

X10NiCrAlTi3220对应德标牌号1.4876，是一种高镍铬系奥氏体耐热合金，以镍、铬为核心合金化元素，辅以铝、钛形成γ'强化相，采用中碳设计优化高温强度。该合金具备优异的高温抗氧化性、稳定的高温力学性能及良好的组织稳定性，适用于800-1100℃的氧化性或轻微还原性苛刻高温工况，可通过锻造、轧制、焊接等多种工艺加工成型，广泛应用于电力、石油化工、冶金等高端高温领域。

二、化学成分（质量分数，%）

元素
含量范围（质量分数，%）
作用说明
镍（Ni）
30.0-34.0
稳定奥氏体组织结构，显著提升高温韧性与蠕变抗力，为γ'强化相（Ni₃(Al,Ti)）形成提供核心基础
铬（Cr）
19.0-21.0
在表面快速形成致密稳定的Cr₂O₃氧化膜，大幅提升高温抗氧化性与耐蚀性，抵御高温介质侵蚀
铁（Fe）
余量
作为基体主要成分，平衡合金力学性能与制造成本，保证基础成型加工性能
碳（C）
0.08-0.12
中碳设计促进碳化物（M₂₃C₆）析出，与γ'相协同强化，显著提升高温强度与蠕变性能，适配高温承力工况
铝（Al）
1.30-1.70
与钛协同析出γ'相强化基体，同时辅助形成Al₂O₃氧化膜，进一步提升高温抗氧化性与氧化膜附着力
钛（Ti）
0.30-0.70
与铝配合形成γ'强化相，提升合金高温强度与蠕变性能，细化晶粒改善组织均匀性
硅（Si）
≤1.00
辅助形成氧化膜，提升铸造与焊接性能，严格控制含量避免高温脆化现象
锰（Mn）
≤1.50
辅助稳定奥氏体组织，改善合金的塑性成型性，提升冷加工适应能力
磷（P）
≤0.030
严格限制的杂质元素，降低合金高温脆性与焊接裂纹敏感性，保证服役安全性
硫（S）
≤0.015
严格控制的杂质元素，减少热加工过程中的热裂风险，保障加工质量稳定性

三、核心物理与力学性能

1. 物理性能

性能指标
数值
密度
约7.98g/cm³
熔点
1380-1440℃
热导率（20℃）
约12.0W/(m·K)
电阻率（20℃）
约1.12μΩ·m
热膨胀系数（20-800℃）
约16.8×10⁻⁶/℃
弹性模量（20℃）
约208GPa

2. 力学性能（固溶态）

性能指标
数值范围（固溶态）
抗拉强度
≥600MPa
屈服强度（Rp0.2）
≥250MPa
延伸率（A5）
≥30%
硬度（HB）
≤230HB
高温抗拉强度（800℃）
≥360MPa
高温屈服强度（800℃，Rp0.2）
≥150MPa

四、关键特性

  • 高温蠕变性能优异：中碳设计与γ'相强化协同作用，在800-1100℃高温区间具备出色的蠕变抗力，1000小时/800℃/100MPa蠕变断裂强度≥90MPa，可满足长期高温承力服役需求。
  • 高温抗氧化性卓越：高铝含量配合铬元素，在800-1100℃氧化性气氛中快速形成致密的Cr₂O₃与Al₂O₃复合氧化膜，氧化膜附着力极强，长期服役不易剥落，有效隔绝高温介质侵蚀。
  • 组织稳定性高：精准的成分配比使合金在长期高温服役过程中，γ'相与碳化物始终保持均匀细小的析出状态，不易聚集长大，确保性能长期稳定可靠，使用寿命长。
  • 加工焊接性能良好：奥氏体基体赋予优异的塑性与韧性，可顺利实现锻造、轧制、冲压等冷热加工；焊接适配TIG/MIG焊等主流方式，焊前需严格清理待焊区域，焊后经适当热处理可保证接头性能与基体匹配。
  • 耐蚀性全面：除高温氧化性介质外，还可耐受轻微还原性介质、含硫气氛及部分有机酸介质腐蚀，适配电力、石化等领域的复杂高温腐蚀工况。

五、适用场景

  • 电力工业：大型电站锅炉的过热器管、再热器管、高温集箱，燃气轮机的高温静子部件、烟气轮机叶片及燃烧室构件等核心高温部件。
  • 石油化工领域：高温裂解炉管、加氢反应器内件、催化重整装置的高温部件，以及乙烯生产装置中的高温换热器构件，可承受高温介质腐蚀与压力双重作用。
  • 冶金工业：大型热处理炉的炉底板、炉罐、加热元件支架，焙烧炉内衬，以及有色金属冶炼中的高温耐腐蚀构件。
  • 机械制造领域：高温风机叶轮、高温阀门阀芯与阀座、工业窑炉的传动部件等高温工况核心构件。
  • 其他领域：玻璃熔窑的高温部件、垃圾焚烧发电设备的高温受热面构件，以及航空航天地面试验设备的高温承力部件。

六、加工与焊接要点

  • 热加工：加热温度控制在1160-1210℃，确保合金完全奥氏体化；终锻/终轧温度不低于960℃，加工过程中采用均匀缓慢冷却方式，避免快速冷却产生内应力与组织缺陷，加工后及时进行固溶处理。
  • 冷加工：固溶处理后可进行冷冲压、折弯、拉伸等冷加工，冷变形量超过25%时，建议进行中间退火处理（温度1060-1110℃，保温1-2小时后空冷），以恢复材料塑性，避免加工硬化过度。
  • 焊接：推荐选用ERNiCr-3焊丝，采用氩气保护焊接工艺；焊接前需彻底清理待焊区域的油污、氧化皮及杂质，焊接过程中严格控制热输入量，避免焊缝过热导致晶粒粗大；焊后建议进行固溶处理（1060-1110℃保温2-3小时空冷），确保焊接接头性能达标。
  • 热处理：标准热处理工艺为固溶处理，温度1060-1110℃，保温2-3小时后空冷，目的是溶解过剩相、细化晶粒，获得均匀的奥氏体组织，优化高温力学性能与耐蚀性；对于特殊高温承力构件，可根据需求进行时效处理（720-760℃保温16-24小时空冷）进一步提升强度。

七、产品形态与供应规格

1. 产品形态

板材、带材、管材、棒材、线材、锻件、法兰等。

2. 常规规格

  • 板材：厚度0.5-100mm，宽度1000-2000mm，长度可定制。
  • 管材：外径6-630mm，壁厚0.5-50mm，可定制无缝/焊接管。
  • 棒材：直径8-500mm，长度3000-6000mm，可按需求切割。

八、质量控制与认证

  • 原材料均经过严格的成分光谱分析、室温与高温力学性能测试、金相组织检验、高温抗氧化性测试及蠕变性能测试等质量管控环节，符合德标DIN EN 10095、DIN 17470等相关标准要求。
  • 可提供EN 10204 3.1级材料质量证明、金相分析报告、焊接工艺评定报告（WPS）、蠕变性能测试报告等全套认证文件，满足特种设备及高端高温领域的安全使用需求。

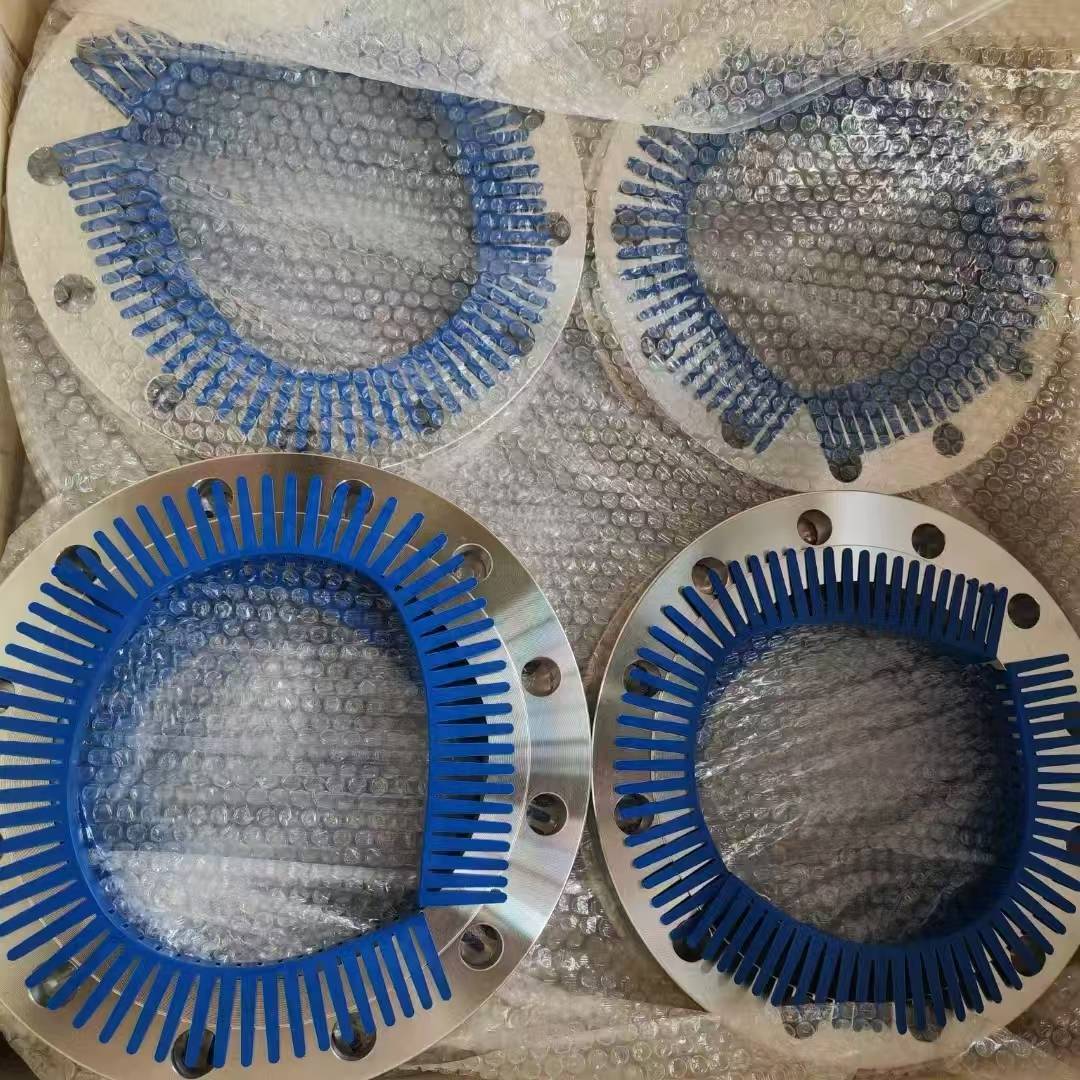

九、包装与储运

  • 产品表面采用防锈纸、塑料膜包裹，外层用钢带捆扎固定。
  • 存放于干燥、通风库房，避免潮湿、酸碱环境，远离尖锐硬物碰撞，防止表面损伤。
  • 运输过程中做好防潮、防挤压措施，确保产品质量不受影响。
