GH4220 高温合金

1 范围

本规范规定了 GH4220（别名 GH220）Ni-Cr-Co 基沉淀强化型变形高温合金的生产全流程要求、产品分类、技术参数、检验规则、标志包装及应用指引，是产品生产、检验、交付的统一技术依据。
本规范适用于航空航天、能源动力、石油化工等领域用 GH4220 变形产品（锻件、棒材、板材、带材、丝材、管材、环形件等）的生产制造，覆盖从原材料熔炼到成品交付的全链条，适用于 650℃至 950℃高温环境下，承受高强度、抗蠕变、耐氧化及热腐蚀要求的核心热端部件（抗氧化温度可达 1000℃）。

2 规范性引用文件

标准编号
标准名称
适用范围
GB/T 14992-2008
高温合金和金属间化合物高温材料的分类和牌号
牌号定义
GJB 1952A-2004
航空用高温合金冷轧薄板规范
冷轧薄板产品
GJB 3317A-2004
航空用高温合金热轧板规范
热轧板产品
GJB 2297-1995
航空用高温合金冷拔 (轧) 无缝管规范
冷拔 / 轧无缝管
GJB 3165-1998
航空承力件用高温合金热轧和锻制棒材规范
航空承力棒材
Q/GYB 05035
GH4220 合金锻件技术条件
锻件产品
Q/GYB 05042
GH4220 合金冷轧板技术规范
冷轧板产品
Q/GYB 05045
GH4220 合金高温用管材技术条件
高温专用管材
AMS 5663
沉淀硬化镍合金板 / 带 / 丝材规范（国外参考）
航空级板 / 带 / 丝材
ASTM B996/B996M-18
高温合金锻件标准
锻件通用要求
HB/Z 140
高温合金热处理工艺导则
热处理工艺参考

3 产品分类与牌号

3.1 材料牌号与特性

  • 中国牌号：GH4220（别名 GH220）
  • 合金类型：Ni-Cr-Co 基沉淀强化型变形高温合金
  • 核心强化机制：
    1. 析出强化：ω(Al+Ti) 协同作用，形成 γ' 相（Ni₃(Al,Ti)），体积分数达 40%-45%，为主导强化相；
    1. 固溶强化：Co、Mo、W 多元素协同，提升高温抗蠕变与热稳定性；
    1. 晶界强化：微量 B、Zr 净化并强化晶界，抑制高温下裂纹扩展，降低热裂纹敏感性。

3.2 产品形态与规格

产品类型
常用规格范围
供应状态
锻件（盘 / 环 / 叶片毛坯）
按需定制（最大单件重量可定制）
固溶处理、粗加工 / 精加工
棒材
热轧棒 Φ10~Φ300mm，锻制棒 Φ300~Φ600mm
黑皮、退火 + 磨光、固溶 + 时效
板材
冷轧板厚度 0.5~15mm，热轧板厚度 15~80mm
固溶 + 酸洗 + 矫直 + 切边

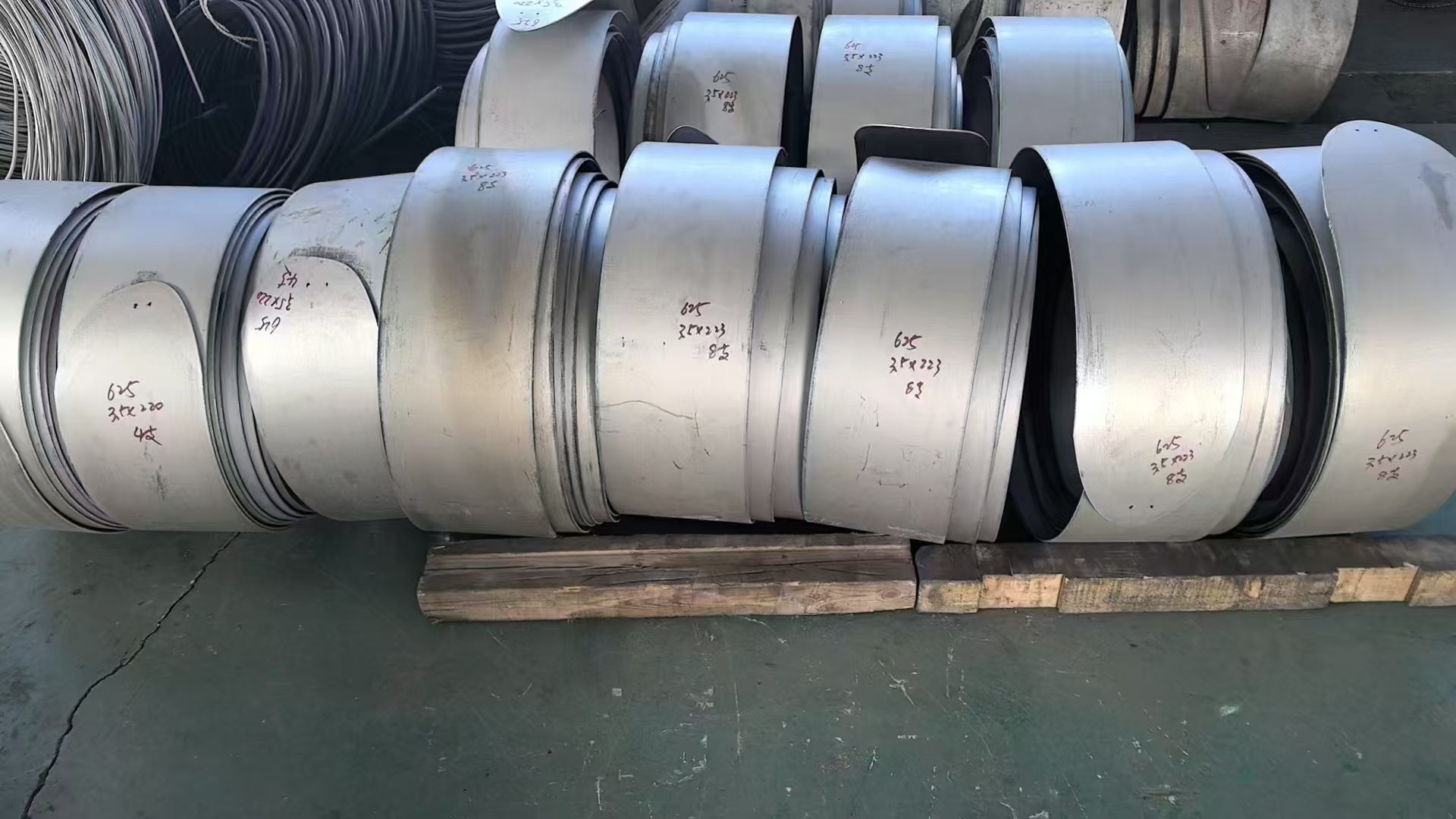

带材
厚度 0.1~3.0mm，宽度≤1200mm
固溶 + 酸洗、成卷供应
丝材
圆丝 Φ0.3~Φ8.0mm
冷拉、固溶处理、成盘供应
管材
无缝管 Φ6~Φ159mm（壁厚 0.8~10mm）
固溶 + 酸洗 + 校直
航空发动机叶片用锻件
按需定制（叶片专用轮廓）
固溶 + 时效 + 精磨

4 技术要求

4.1 化学成分（质量百分比，%）

元素
含量范围
功能说明
Ni
余量（约 50.0~55.0%）
奥氏体基体核心元素，保证高温稳定性
Cr
15.0~18.0
形成 Cr₂O₃致密氧化膜，抗氧化温度达 1000℃
Co
10.0~13.0
提升固溶强化效果，改善 γ' 相稳定性
Mo
3.0~4.0
协同 W 增强抗蠕变能力，提升热腐蚀抗性
W
4.0~5.0
固溶强化核心元素，抑制高温变形
Al
2.0~3.0
形成 γ' 相关键元素，主导析出强化
Ti
2.0~3.0
与 Al 协同形成 γ' 相，优化强化相体积分数
Fe
≤2.0
残余元素，严格控制含量
C
≤0.08
控制碳化物析出，避免晶界脆化
B
≤0.010
强化晶界，降低热加工裂纹敏感性
Zr
≤0.10
净化晶界，提升晶界高温强度
Si
≤0.8
脱氧残余元素，避免过量损害热塑性
Mn
≤0.5
改善热加工性能，严控含量
P
≤0.015
有害杂质，避免晶界脆化
S
≤0.015
有害杂质，严控以提升韧性与抗裂性
Cu
≤0.30
残余杂质，防止腐蚀失效

4.2 物理性能（标准热处理后）

性能指标
数值范围
测试条件
密度（ρ）
8.4g/cm³
室温
熔化温度范围
1330~1370℃
-
热导率（λ）
12.0W/(m·K)
室温
24.0W/(m·K)
800℃
比热容（c）
450J/(kg·K)
室温
780J/(kg·K)
850℃
线膨胀系数（α）
14.6×10⁻⁶/℃
20~800℃
电阻率（ρ）
1.35μΩ·m
室温
弹性模量（E）
210GPa
室温
160GPa
900℃
磁性能
无磁性
全温度范围（电磁敏感环境适用）

4.3 力学性能（典型值）

性能指标
室温
750℃
850℃
950℃
测试条件
抗拉强度（Rm）
1250~1350MPa
950~1050MPa
750~850MPa
550~650MPa
标准热处理制度
屈服强度（Rp0.2）
950~1050MPa
750~850MPa
550~650MPa
350~450MPa
标准热处理制度
断后伸长率（A）
≥15%
≥18%
≥20%
≥25%
标准热处理制度
断面收缩率（Z）
≥20%
≥25%
≥30%
≥35%
标准热处理制度
持久强度
-
≥400MPa
≥250MPa
≥120MPa
1000h 保温
持久寿命
-
≥200h
≥100h
≥30h
750℃/400MPa；850℃/250MPa；950℃/150MPa
稳态蠕变速率
-
≤5×10⁻⁸s⁻¹
-
-
750℃/300MPa

4.4 特殊性能要求

  • 抗氧化性：1000℃时氧化速率≤0.06g/(m²・h)，长期服役无氧化剥落，氧化膜附着力强；
  • 耐腐蚀性：耐高温硫化物、钒盐热腐蚀，3.5% NaCl 溶液中年腐蚀速率≤0.025mm，耐酸碱介质侵蚀；
  • 组织稳定性：标准热处理后为 γ 基体 + 弥散 γ' 相 + 少量碳化物，长期时效（850℃/1000h）无有害相析出，γ' 相无明显粗化；
  • 工艺适应性：具备良好热加工塑性、冷加工性能及焊接性能，复杂部件成形性优异；
  • 高温稳定性：950℃以下长期服役，力学性能衰减率≤10%，满足核心热端部件长寿命要求。

5 生产工艺要求

5.1 熔炼工艺

工艺类型
适用产品
核心要求
真空感应熔炼 + 电渣重熔（VIM+ESR）
通用级产品
保证成分均匀性，降低气体与杂质含量
真空感应熔炼 + 真空自耗重熔（VIM+VAR）
航空级关键部件
极致纯净度，消除偏析，提升致密度
三联熔炼（VIM+ESR+VAR）
发动机叶片等核心部件
最优纯净度与组织均匀性，P、S≤0.010%

5.2 热加工工艺

加工类型
加热温度
终加工温度
关键控制
锻造
1120~1160℃
≥950℃
单次变形量≤40%，破碎铸态组织，避免晶粒粗化
热轧
1100~1140℃
≥900℃
控制轧制速度≤2.5m/s，保证板形平整，冷却均匀
开坯
1140~1180℃
≥980℃
均匀化处理（1150℃×6h），消除铸造偏析

5.3 冷加工工艺

  • 冷轧（板 / 带材）：道次变形量≤20%，中间退火温度 1050~1080℃，保温 30~60min，表面粗糙度 Ra≤0.4μm；
  • 冷拉（棒 / 丝 / 管材）：采用硬质合金模具，拉拔速度≤3m/min，中间固溶处理温度 1100~1120℃；
  • 冷成形（复杂部件）：成形前需软化处理（1050℃×1h 空冷），变形量≤25%，避免开裂。

5.4 热处理制度（核心工艺）

产品类型
工艺参数
保温时间
冷却方式
性能特点
通用级板 / 棒 / 管材
1180~1200℃（固溶）+ 870~900℃（时效）
固溶 4h，时效 16h
空冷（AC）
强度与塑性均衡，抗蠕变性能优异
航空发动机锻件
1200℃（固溶）+ 880℃×16h（时效）
固溶 4h，时效 16h
空冷（AC）
高温强度峰值，γ' 相弥散分布
高温长时服役部件
1190℃（固溶）+ 890℃×20h（时效）
固溶 4h，时效 20h
空冷（AC）
组织稳定性最优，持久寿命提升
焊接件
1180℃（固溶）+ 870℃×12h（时效）
固溶 4h，时效 12h
空冷（AC）
降低焊接残余应力，保证接头强度

6 检验规则

6.1 检验项目

  1. 化学成分分析：采用光谱分析法逐炉检测，关键元素（Al、Ti、Co、W、Mo）需用化学分析法验证；
  1. 力学性能测试：室温拉伸、高温持久、蠕变试验、冲击韧性测试，每批次抽样≥3 件，覆盖不同规格；
  1. 金相组织检查：光学显微镜 + 透射电镜（TEM）观察，γ' 相体积分数≥40%，晶粒尺寸控制在 3~7 级，无异常相；
  1. 尺寸与表面质量：逐件检查，尺寸公差符合对应产品标准，表面无裂纹、夹杂、起皮等缺陷；
  1. 无损检测：
    • 内部缺陷：超声波探伤（灵敏度 φ0.8mm 平底孔）；
    • 表面缺陷：渗透检测（PT）或磁粉检测（MT），无肉眼可见裂纹；
    • 航空级核心部件：额外增加涡流检测 + 射线检测（RT），裂纹深度≤30μm。

6.2 抽样与判定

  • 化学成分：每炉抽样 1 次，不合格则该炉产品判定为不合格；
  • 力学性能：抽样试验不合格时，允许加倍抽样复检，仍不合格则批次报废；
  • 无损检测：发现缺陷需标记返修，返修后重新检测，无法修复则剔除；
  • 尺寸偏差：超差产品允许返工，返工后仍不达标则判定为不合格。

7 标志、包装与贮存

7.1 标志

每件产品需标识：材料牌号（GH4220/GH220）、规格、炉批号、热处理状态、执行标准、生产厂家、生产日期，航空级产品需标注 “航空专用” 及质量等级。

7.2 包装

  • 板 / 带材：防潮牛皮纸 + 塑料薄膜 + 镀锌铁皮包装，避免表面划伤；
  • 棒 / 丝材：棒材捆扎（涂防锈油），丝材成盘后真空包装；
  • 管材：两端封口保护，多层防潮包装；
  • 航空级核心部件：真空 + 充氮包装，附防潮指示卡、批次追溯标签及质量等级证书。

7.3 贮存

  • 存放于干燥、通风、无腐蚀性气体库房，温度 5~30℃，相对湿度≤60%；
  • 避免与酸碱、盐类物质接触，堆放高度≤1.2m，防止产品变形；
  • 贮存期≤12 个月，定期检查包装完整性，发现锈蚀及时处理；
  • 航空级产品需单独存放，建立专项贮存台账。

8 应用概况

  • 航空航天：先进航空发动机高压涡轮叶片、导向叶片、涡轮盘、燃烧室、加力燃烧室壳体，燃气轮机热端部件；
  • 能源动力：重型燃气轮机涡轮转子、叶片，核电设备高温耐蚀部件，煤化工高温反应器核心件；
  • 石油化工：高温高压阀门、催化裂化装置高温部件、油气开采井下工具（耐硫化环境）；
  • 其他：高温炉窑辐射管、精密仪器高温承力件、航空航天用高温弹簧与密封件。

9 附录

9.1 注意事项

  1. 焊接需采用 Ni-Cr-Co-W-Mo 系匹配焊材，焊前预热至 150~200℃，焊后进行 1180℃固溶 + 870℃时效处理，消除残余应力；
  1. 热加工需避免在 750~900℃γ' 相析出峰区长时停留，防止加工硬化与裂纹产生；
  1. 900℃以上长期服役的部件，需定期检测 γ' 相尺寸与分布，避免性能衰减；
  1. 高温腐蚀环境下使用时，可采用 Al-Si-Y 涂层进行表面防护，延长使用寿命 2~3 倍。

9.2 质量证明书

供货时随附完整质量证明书，包含：化学成分检测报告、力学性能测试数据、热处理工艺曲线、无损检测结果、炉批号追溯信息、产品合格标识，航空级产品需附加金相组织检测报告与质量等级评定证书。
