HC-4（UNS N06004）镍基耐蚀合金技术规范

1 范围

本规范规定了 HC-4（UNS N06004）镍 - 铬 - 钼系固溶强化耐蚀合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于石油化工、煤化工、冶金、制药等领域，用于常温至 650℃ 环境下承受强腐蚀介质（如盐酸、硫酸、磷酸、有机酸及含氯介质）的关键零部件，如换热器管、阀门、泵体、反应釜衬里、输送管道等，尤其适用于湿硫化氢、氯离子浓度较高的腐蚀工况。

2 规范性引用文件

  • 国际标准：ASTM B622（无缝管规范）、ASTM B575（板材 / 带材）、ASTM B619（棒材 / 锻件）、ASME SB-622/SB-575/SB-619
  • 材料标准：UNS N06004（美国统一编号系统）、Werkstoff 2.4605（德国牌号对应标准）
  • 行业标准：耐蚀合金焊接工艺规范、无损检测通用标准（UT/RT/MT/PT）

3 产品基础信息

3.1 合金定义

HC-4 是 镍 - 铬 - 钼系固溶强化型耐蚀合金，以高镍（≥62%）为基体，通过合理配比铬（14%~18%）、钼（14%~17%）元素，形成单相奥氏体组织，兼具优异的耐均匀腐蚀、抗点蚀、抗缝隙腐蚀及抗应力腐蚀开裂性能。合金不含碳化物形成元素，避免了晶间腐蚀风险，同时具备良好的冷热加工性能、可焊性及高温稳定性，适用于强腐蚀与中高温协同作用的严苛工况。

3.2 核心标识

  • 国际牌号：UNS N06004、ASTM HC-4、Werkstoff 2.4605
  • 国际通称：HC-4 Alloy、Nickel Alloy HC-4
  • 关键特性：固溶强化、耐强腐蚀、抗局部腐蚀、无晶间腐蚀倾向、高温稳定、冷热加工性良好、可焊性优异

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
≥62.0
基体核心元素，保障耐蚀性与韧性，提升合金稳定性
铬（Cr）
14.0~18.0
形成钝化膜，提升耐氧化、耐酸腐蚀性能
钼（Mo）
14.0~17.0
强化耐点蚀、抗缝隙腐蚀能力，尤其耐受含氯介质腐蚀
铁（Fe）
3.0~6.0
改善加工性能，降低合金成本，不影响耐蚀核心性能
碳（C）
≤0.015
严格控制含量，避免晶界碳化物析出，防止晶间腐蚀
锰（Mn）
≤1.0
优化热加工塑性，避免影响耐蚀均匀性
硅（Si）
≤0.8
控制杂质含量，避免形成氧化夹杂影响耐蚀性
硫（S）
≤0.010
限制有害杂质，防止热加工与焊接开裂
磷（P）
≤0.015
防止晶间脆化，保障力学性能与耐蚀稳定性
铜（Cu）
≤0.5
辅助提升耐还原性酸（如盐酸）腐蚀性能
氮（N）
≤0.02
微量固溶强化，不影响耐蚀性

5 关键性能参数

5.1 物理性能（标准热处理状态：固溶处理）

性能指标
数值
测试条件
密度
8.64 g/cm³
室温
熔点
1330~1390℃
——
比热
435 J/(kg·℃)
0~100℃
热导率
11.8 W/(m·K)
20℃
热膨胀系数
13.6×10⁻⁶/℃
20~600℃
电阻率
1.28×10⁻⁶ Ω·m
20℃
弹性模量
205 GPa
室温
泊松比
0.31
室温

5.2 机械性能（固溶处理状态：1150~1200℃ 水冷）

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
690 MPa
720~850 MPa
室温
屈服强度（Rp0.2）
310 MPa
330~400 MPa
室温
延伸率（A5）
40%
45~55%
室温
布氏硬度（HB）
≤220
180~210 HB
室温
高温抗拉强度
550 MPa
580~650 MPa
600℃
高温屈服强度
250 MPa
270~320 MPa
600℃
抗疲劳强度（σ-1）
300 MPa
——
室温，10⁷次循环

5.3 耐腐蚀与高温性能

  • 耐蚀性能：对盐酸、硫酸、磷酸、醋酸、甲酸等有机酸，以及湿硫化氢、氯化物溶液耐蚀性优异；在 5% 盐酸（室温）中腐蚀率≤0.05mm/a，在 20% 硫酸（60℃）中腐蚀率≤0.1mm/a。
  • 抗局部腐蚀：具备卓越的抗点蚀（点蚀电位 Epit≥150mV，3.5% NaCl 溶液）和抗缝隙腐蚀能力，在氯离子浓度高达 10000ppm 环境中无点蚀发生。
  • 温度适配性：最适宜服役温度≤650℃；650℃以上力学性能缓慢衰减，800℃以上氧化速率加快，需谨慎使用。
  • 组织稳定性：600℃以下长期服役保持单相奥氏体组织，无有害相析出，耐蚀性与力学性能稳定；无晶间腐蚀倾向，无需额外稳定化处理。

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用

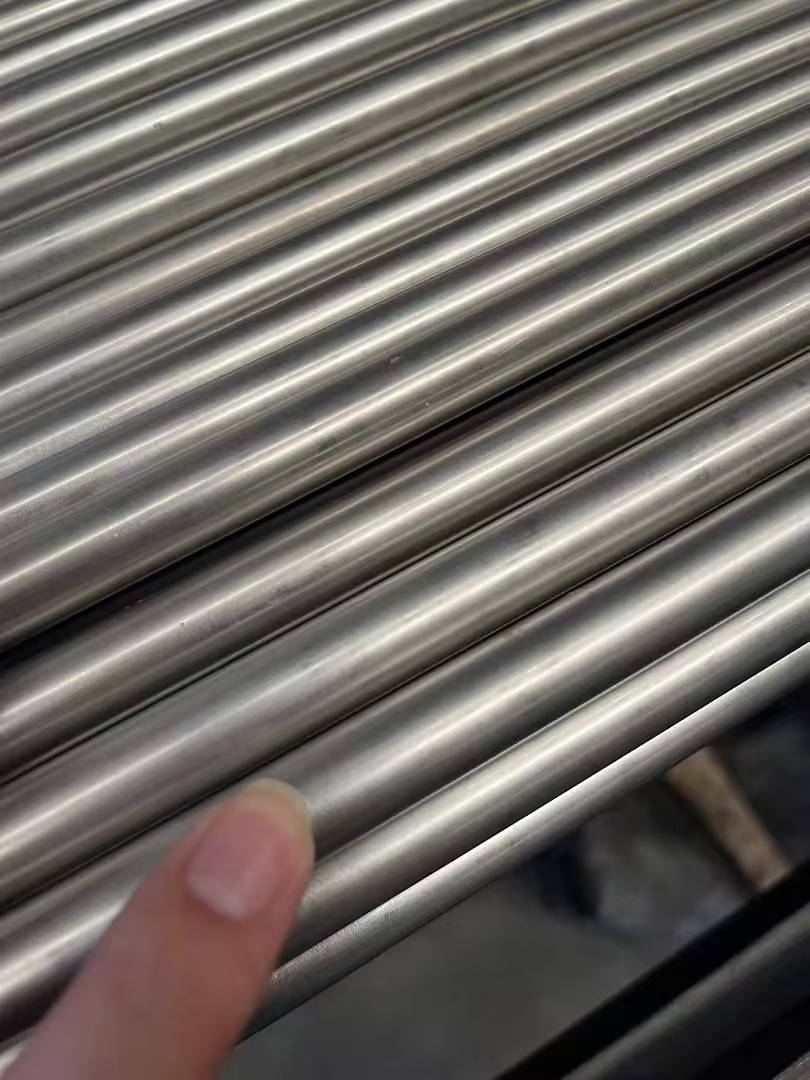

棒材
直径 8~300mm（热轧 / 冷拉）
阀门阀芯、泵轴、机械加工件
板材
厚度 2~80mm，宽度 600~2000mm（可定制）
反应釜衬板、换热器管板、结构件
无缝管
外径 10~250mm，壁厚 1.5~20mm
输送管道、换热器管、仪表管
锻件
按需锻造，最大单重≤1500kg
阀体、阀瓣、泵体、承力构件
带材
厚度 0.2~4mm，宽度≤1500mm
密封件、薄壁耐蚀部件、垫片
丝材
直径 0.8~12mm（盘状）
焊接填充、精密部件

6.2 供应状态

  • 棒材：锻轧 + 固溶 + 磨光 / 车光，尺寸精度 H9~H8 级
  • 板材：热轧 + 固溶 + 酸洗 + 切边，表面粗糙度 Ra≤1.6μm
  • 无缝管：固溶 + 酸洗 + 校直，可定尺供货，壁厚公差 ±0.08~±0.3mm
  • 锻件：热锻 + 固溶 + 车光，去除表面氧化皮，保证加工余量
  • 带材：冷轧 + 固溶 + 去氧化皮，厚度公差 ±0.03~±0.1mm
  • 丝材：固溶 + 酸洗盘状，表面磨光

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：真空感应熔炼 + 电渣重熔（ESR），严格控制气体含量与杂质元素，确保成分均匀性与高纯度。
  • 热加工工艺：热锻预热温度 900~950℃，最佳塑性温度范围 1100~1200℃，终锻温度≥1050℃，单次变形量 30%~45%，锻后空冷或水冷；热轧温度 1150~1200℃，多道次轧制控制板形与尺寸精度。
  • 冷加工工艺：冷轧 / 冷拉采用多道次小变形量加工，变形量≥30% 时需中间固溶处理（1150℃ 水冷）恢复塑性，避免加工硬化过度。
  • 切削加工：采用硬质合金刀具，配合含硫冷却润滑剂，中低速切削（切削速度 20~50m/min），防止高温粘刀与表面损伤。
  • 焊接工艺：可采用 TIG 焊、MIG 焊，推荐使用 ERNiCrMo-3 专用焊材（SFA 5.14），焊接线能量控制在 10~15kJ/cm，焊前无需预热（环境温度≥5℃），焊后无需热处理（厚板或严苛工况可进行 1050~1100℃ 固溶处理）。
  • 成形工艺：优先室温成形；热弯温度 1100~1150℃，成形终了温度≥1000℃，成形后及时冷却。

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
固溶处理
1150~1200℃
1~2h（按厚度调整）
水冷
获得均匀单相奥氏体组织，消除加工应力，优化耐蚀性
消除应力退火
900~950℃
2~3h
空冷
消除冷加工或焊接应力，降低应力腐蚀开裂风险
焊后热处理
1100~1150℃
1h
水冷
恢复焊接区域组织均匀性，确保耐蚀性与力学性能一致

8 质量检验要求

  • 化学成分：直读光谱检测，关键元素（Ni、Cr、Mo）偏差≤±0.20%，硫、磷偏差≤±0.003%，符合第 4 章要求。
  • 机械性能：每批次抽样进行拉伸试验、硬度试验，高温服役部件需附加高温强度试验。
  • 无损检测：棒材 / 锻件进行 UT（超声波）+MT（磁粉）检测，无缝管 100% 超声波探伤 + 涡流探伤，焊管 100% RT（射线）探伤，关键件全检。
  • 表面质量：无裂纹、气孔、夹杂、划痕等缺陷，酸洗表面无残留氧化皮与锈蚀，锻件无锻造缺陷，铸件无缩孔、砂眼。
  • 尺寸精度：棒材直径公差 ±0.05~±0.6mm，管材外径公差 ±0.08~±0.4mm，板材厚度公差 ±0.1~±0.5mm，符合对应 ASTM 标准要求。
  • 组织检验：金相分析验证单相奥氏体组织，晶粒尺寸均匀（ASTM 4~6 级），无有害析出相。
  • 性能验证：耐盐酸腐蚀试验、抗点蚀试验达标，应力腐蚀开裂试验（ASTM G36 标准）无裂纹产生。

9 应用领域

9.1 石油化工与煤化工

  • 炼化设备：加氢裂化装置、脱硫塔、酸性水汽提塔、含氯介质换热器
  • 煤化工：甲醇合成反应器、煤气化装置、酸性气体输送管道与阀门
  • 油气开采：井下工具、油套管、天然气净化设备部件

9.2 冶金与化工领域

  • 冶金工业：酸洗设备、电镀槽衬里、氯化物溶液处理设备
  • 化工领域：盐酸 / 硫酸生产设备、有机酸反应釜、催化剂载体、制药设备
  • 环保工程：废水处理设备、烟气脱硫脱硝装置、腐蚀性废液输送管道

9.3 其他领域

  • 精密机械：耐蚀密封件、仪表传感器、阀门配件
  • 海洋工程：海岸电厂海水冷却系统、海水淡化设备（高氯离子环境）
  • 核电工业：核反应堆辅助系统耐腐蚀部件（非核级）

10 包装与储运

  • 包装：棒材采用木箱 + PVC 防护套包装；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg；管材采用托盘 + 防潮薄膜 + 防护套包装；锻件采用防水包装 + 木质托盘；带材 / 丝材独立密封包装，标注规格、批号与材质。
  • 储运：存放于干燥通风仓库，远离潮湿、腐蚀性介质与尖锐物体；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形与表面损伤。

  • 计重方式：实际过磅，支持按需定制生产与定尺供货。
