NS313（GB/T 15007）镍基耐蚀合金技术规范

**

1 范围

本规范规定了 NS313（GB/T 15007 标准牌号）镍基固溶强化耐蚀合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于航空航天、石油化工、核工业、冶金等领域，用于常温至 900℃环境下承受强氧化腐蚀、高温烟气腐蚀及中等浓度酸碱介质侵蚀的关键零部件，如高温换热器管束、航空发动机部件、核反应堆辅助管道、热处理炉构件等，尤其适配高温与腐蚀协同作用的严苛工况。

2 规范性引用文件

2.1 国家标准

  • GB/T 15007-2017《耐蚀合金牌号和化学成分》
  • GB/T 14992-2005《高温合金》
  • GB/T 30086-2013《耐蚀合金棒材》
  • GB/T 30087-2013《耐蚀合金板材、带材和箔材》
  • GB/T 15012-2017《耐蚀合金无缝钢管》
  • GB/T 15008-2017《耐蚀合金锻件》

2.2 行业标准

  • HG/T 2601-2017《化工用耐蚀合金无缝钢管》
  • NB/T 47019-2011《锅炉和压力容器用镍及镍合金锻件》
  • SY/T 0599-2017《天然气地面设施抗硫化物应力开裂和应力腐蚀开裂的金属材料要求》
  • HB/Z 140-2004《航空用高温合金热处理工艺规范》

2.3 国际与国外标准

  • 国际参考：ASTM B409（板材 / 带材标准）、ASTM B444（无缝管标准）、ASTM B575（板材 / 带材标准）
  • 国外标准：UNS N06601（美国统一编号系统）、Inconel 601（国外对应牌号）、DIN 2.4851（德国标准）

3 产品基础信息

3.1 合金定义

NS313 是镍基固溶强化型耐蚀高温合金，以高镍（≥60%）为基体，铬（21%-25%）为核心耐蚀元素，通过铝（1.0%-1.7%）、钛（0.15%-0.6%）协同优化高温抗氧化性能与组织稳定性，低碳设计（≤0.10%）避免晶间腐蚀风险。合金为单相奥氏体组织，兼具优异的高温力学性能、耐氧化腐蚀能力及良好的冷热加工与焊接性能，在 900℃以下高温氧化性环境中组织稳定，是极端工况下的高端耐蚀高温材料。

3.2 核心标识

  • 国内牌号：NS313（GB/T 15007-2017）
  • 国际牌号：UNS N06601、Inconel 601、Werkstoff 2.4851（德国）
  • 关键特性：固溶强化、高温耐氧化、耐多介质腐蚀、组织稳定、加工焊接性优良、适配高温严苛工况

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
≥60.0
基体核心元素，稳定奥氏体组织，保障高温稳定性与耐蚀基础
铬（Cr）
21.0~25.0
形成致密 Cr₂O₃氧化膜，核心耐氧化与耐酸碱腐蚀元素
铁（Fe）
≤10.0
平衡合金成本与加工性能，不影响核心耐蚀与高温性能
铝（Al）
1.0~1.7
协同铬优化高温抗氧化性能，提升氧化膜附着力与稳定性
钛（Ti）
0.15~0.60
细化晶粒，固定碳元素，抑制碳化物晶间析出，提升组织稳定性
碳（C）
≤0.10
控制碳含量，减少碳化物析出，降低晶间腐蚀风险
锰（Mn）
≤1.5
改善热加工塑性与焊接工艺性
硅（Si）
≤0.5
辅助提升高温抗氧化性能，控制含量避免影响加工性
硫（S）
≤0.015
严格限制有害杂质，防止热加工与焊接开裂
磷（P）
≤0.030
防止晶间脆化，保障力学性能与耐蚀稳定性
铜（Cu）
≤0.5
控制杂质含量，避免影响高温组织稳定性
钴（Co）
≤1.0
控制杂质含量，不影响核心耐蚀与力学性能

5 关键性能参数

5.1 物理性能（标准热处理状态：固溶处理）

性能指标
数值
测试条件
密度
8.1 g/cm³
室温
熔点
1370~1425℃
——
比热
460 J/(kg·℃)
20~100℃
热导率
15.1 W/(m·K)
100℃
热膨胀系数
16.0×10⁻⁶/℃
20~900℃
电阻率
0.85×10⁻⁶ Ω·m
室温
弹性模量
203 GPa
室温
泊松比
0.31
室温
磁性
无磁性
室温

5.2 机械性能（标准热处理状态：1150~1200℃保温 1~2h 水冷 / 空冷）

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
600 MPa
630~730 MPa
室温
屈服强度（Rp0.2）
270 MPa
290~360 MPa
室温
延伸率（A5）
30%
35~45%
室温
布氏硬度（HB）
≤230
190~220 HB
室温
高温抗拉强度
520 MPa
540~600 MPa
700℃
高温抗拉强度
350 MPa
370~420 MPa
900℃
抗蠕变强度（σ0.2/1000h）
180 MPa
——
800℃

5.3 耐腐蚀与高温性能

  • 耐蚀性能：对氧化性介质（硝酸、高温烟气、氧化性盐溶液）耐蚀性优异，在中等浓度硫酸、磷酸、有机酸中表现良好；抗点蚀、缝隙腐蚀能力较强，适用于含氯离子的中低温环境
  • 高温抗氧化：900℃以下静态空气中长期服役无明显氧化剥落，氧化膜致密且附着力强，900℃时年氧化速率≤0.15mm/a，优于同类型镍基合金
  • 温度适配性：最适宜服役温度≤900℃；900℃以上力学性能缓慢衰减，1000℃以上氧化速率加快，需谨慎使用
  • 组织稳定性：800℃以下长期服役保持单相奥氏体组织，无有害相析出；铝、钛元素有效抑制碳化物晶间沉淀，无晶间腐蚀倾向
  • 抗应力腐蚀：在含氯离子、硫化物的中低温环境中应力腐蚀开裂敏感性低，符合 SY/T 0599-2017 抗硫化物应力开裂要求

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用

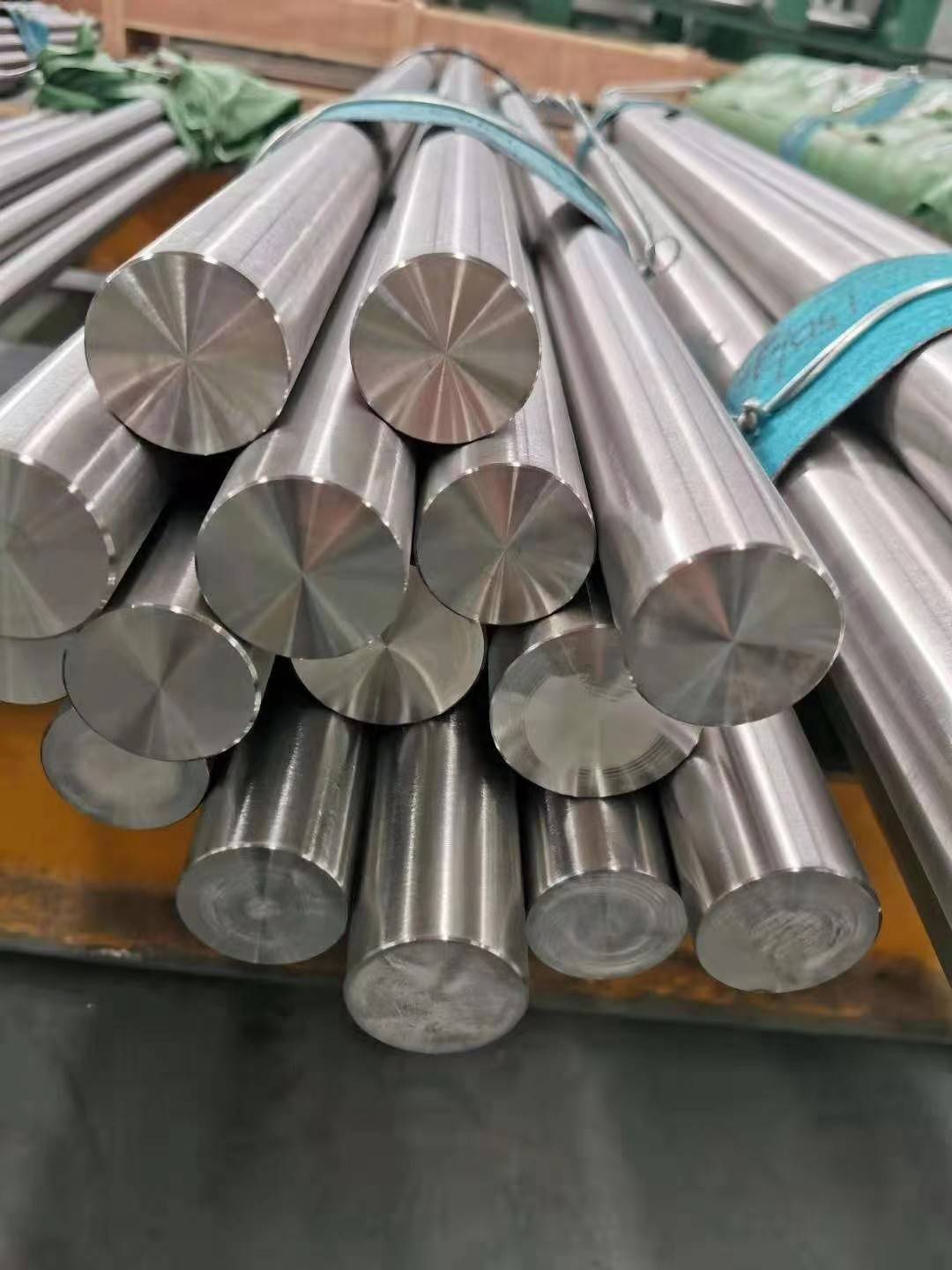

棒材
直径 8~300mm（热轧 / 冷拉）
阀门阀芯、机械加工件、紧固件
板材
厚度 2~80mm，宽度 600~2000mm（可定制）
换热器管板、炉体衬板、结构件
无缝管
外径 10~250mm，壁厚 1.5~20mm
高温输送管道、换热器管束、仪表管
锻件
按需锻造，最大单重≤1500kg
阀体、承力构件、高温炉部件
带材
厚度 0.2~4mm，宽度≤1200mm
密封件、薄壁耐蚀高温部件、垫片
丝材
直径 0.8~12mm（盘状）
焊接填充材料、精密弹簧、电极材料
铸件
按需铸造，最大单重≤800kg
复杂形状高温耐蚀构件、燃烧器部件

6.2 供应状态

  • 棒材：锻轧 + 固溶处理 + 磨光 / 车光，尺寸精度 H9~H8 级
  • 板材：热轧 + 固溶处理 + 酸洗 + 切边，表面粗糙度 Ra≤1.6μm
  • 无缝管：固溶处理 + 酸洗 + 校直，可定尺供货，壁厚公差 ±0.08~±0.3mm
  • 锻件：热锻 + 固溶处理 + 车光，去除表面氧化皮，保证加工余量
  • 带材：冷轧 + 固溶处理 + 去氧化皮，厚度公差 ±0.03~±0.1mm
  • 丝材：固溶处理 + 酸洗 + 拉拔，表面磨光，盘状包装
  • 铸件：铸造 + 固溶处理 + 表面清理，无铸造缺陷

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：真空感应熔炼（VIM）+ 电渣重熔（ESR）双联工艺，确保成分均匀性与高纯度，严格控制气体含量与杂质元素
  • 热加工工艺：热锻预热温度 950~1000℃，最佳塑性温度范围 1100~1200℃，终锻温度≥1000℃，单次变形量 25%~40%，锻后空冷或缓冷；热轧温度 1150~1200℃，多道次轧制控制板形与尺寸精度
  • 冷加工工艺：冷轧 / 冷拉采用多道次小变形量加工，变形量≥30% 时需中间固溶处理（1150℃水冷）恢复塑性，避免加工硬化过度
  • 切削加工：采用高速钢或硬质合金刀具，配合高温合金专用冷却润滑剂，中低速切削（切削速度 15~30m/min），防止高温粘刀与表面损伤
  • 焊接工艺：焊接性能优良，可采用 TIG 焊、MIG 焊、埋弧焊等常用焊接方法；推荐使用 ERNiCr-3 或 ERNiCrMo-3 专用焊材；焊前无需预热（环境温度≥5℃），焊后可根据需求进行 850~900℃保温 2h 空冷消除应力
  • 成形工艺：优先室温成形；热弯温度 1100~1150℃，成形终了温度≥1000℃，成形后及时冷却并去除表面氧化皮

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
固溶处理
1150~1200℃
1~2h（按厚度调整）
水冷 / 空冷
获得均匀单相奥氏体组织，消除加工应力，优化耐蚀性与塑性
消除应力退火
850~900℃
2~3h
空冷
消除冷加工或焊接应力，降低应力腐蚀开裂风险
焊后热处理
870℃
2h
空冷
恢复焊接区域组织均匀性，进一步消除焊接应力
退火处理
900~950℃
1~2h
空冷
改善切削加工性能，适用于需大量机加工的工件

8 质量检验要求

  • 化学成分：直读光谱检测，关键元素（Ni、Cr、Al、Ti）偏差≤±0.20%，硫、磷偏差≤±0.005%，符合第 4 章要求（航空航天、核工业用产品需化学分析验证）
  • 机械性能：每批次抽样进行拉伸试验、硬度试验，高温服役部件需附加高温强度与蠕变试验，关键件需补充冲击试验
  • 无损检测：棒材 / 锻件进行 100% UT（超声波）+MT（磁粉）检测，无缝管 100% 超声波探伤 + 涡流探伤，焊管 100% RT（射线）探伤，航空级、核级产品需增加 PT（渗透）检测
  • 表面质量：无裂纹、气孔、夹杂、划痕等缺陷，酸洗表面无残留氧化皮与锈蚀，锻件无锻造裂纹，铸件无缩孔、砂眼
  • 尺寸精度：棒材直径公差 ±0.05~±0.6mm，管材外径公差 ±0.08~±0.4mm，板材厚度公差 ±0.1~±0.5mm，符合对应国家标准及 ASTM 标准要求
  • 组织检验：金相分析验证单相奥氏体组织，晶粒尺寸均匀（ASTM 4~6 级），无有害析出相，碳化物均匀分布
  • 性能验证：高温抗氧化试验、耐硝酸腐蚀试验达标，晶间腐蚀试验（ASTM A262 E 法）无晶间腐蚀倾向；航空航天、核工业用产品需通过模拟工况考核

9 应用领域

9.1 航空航天与核工业领域

  • 航空发动机：高温排气系统部件、燃烧室构件、涡轮导向叶片外环
  • 核工业：核反应堆辅助系统管道、阀门、控制棒驱动机构非核级部件
  • 航天装备：宇航结构部件、火箭发动机高温燃气导管、地面试验装置

9.2 石油化工与炼化领域

  • 炼化设备：原油炼制中的高温换热器、加热炉管、催化裂化装置高温部件
  • 化工领域：硝酸生产设备、高温介质反应釜、酸性气体输送管道与阀门
  • 油气开采：含硫油气田地面高温设备、高温分离装置、酸性水汽提塔部件

9.3 冶金与环保领域

  • 冶金工业：热处理炉炉衬、高温退火炉构件、酸洗设备耐蚀部件
  • 环保设备：烟气脱硫脱硝装置高温段部件、垃圾焚烧发电耐高温腐蚀管道
  • 余热利用：工业余热锅炉换热器管束、高温烟气回收设备

9.4 其他高端领域

  • 特种装备：高温试验设备、极端环境探测设备部件、工业窑炉关键构件
  • 机械制造：高温工况下的阀门、泵体、密封件、紧固件
  • 电子工业：高温真空设备部件、半导体制造用耐蚀高温构件

10 包装与储运

  • 包装：棒材采用木箱 + PVC 防护套包装（航空级、核级产品真空包装）；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg；管材采用托盘 + 防潮薄膜 + 管口防护套包装；锻件 / 铸件采用防水包装 + 木质托盘，标注材质、规格、批号与质量等级（航空 / 核工业用产品附追溯码）；丝材 / 带材独立密封包装，附带质量证明书。
  • 储运：存放于干燥通风仓库（相对湿度≤60%），远离潮湿、腐蚀性介质与尖锐物体；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形与表面损伤；航空航天、核工业用产品需单独存放，专人管理。

  • 计重方式：实际过磅，支持按需定制生产与定尺供货，提供完整质量追溯报告。
