Inconel690（UNS N06690）镍基合金产品技术规范

*

1 范围

本规范规定了 Inconel690（UNS N06690，EN 2.4642）镍基合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于核电、化工、航空航天、海洋工程等领域使用的 Inconel690 合金无缝管、钢板、圆钢、锻件、法兰、焊管、钢带、丝材及配套焊材等产品。

2 规范性引用文件

  • 国际标准：ASTM B637/B637M（镍基合金棒材、线材规范）、ASTM B166（镍基合金棒材、线材通用要求）、AMS 5662/5663（航空航天用 Inconel690 材料规范）
  • 国家标准：GB/T 14982-2012（镍基合金无缝管）、GB/T 15007~15011（镍基合金棒材系列标准）、GB 5783（紧固件用镍基合金棒材）、GB 12459（管道用镍基合金棒材）
  • 行业标准：HG 20615（化工领域镍基合金棒材标准）

3 产品基础信息

3.1 合金定义

Inconel690 是一种高铬低碳配方设计的镍铬铁基高温合金，通过精密调控化学成分（高镍、高铬、低碳），形成致密氧化膜并抑制碳化物析出，具备优异的抗晶间腐蚀、抗应力腐蚀开裂及高温稳定性能。

3.2 核心标识

  • 联合国编号（UNS）：N06690
  • 欧洲标准编号（EN）：2.4642
  • 国内对应牌号：GB/T 14982-2012 对应牌号

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
58.0~63.0
基体元素，保证合金韧性与耐腐蚀性
铬（Cr）
27.0~31.0
形成 Cr₂O₃致密氧化膜，提升抗氧化性
铁（Fe）
7.0~11.0
优化机械性能与加工性
碳（C）
≤0.05
抑制碳化物析出，降低晶间脆化风险
硅（Si）
≤0.50
控制杂质含量，避免性能劣化
锰（Mn）
≤0.50
优化焊接性能与韧性
硫（S）
≤0.015
严格控制有害杂质
铜（Cu）
≤0.50
避免影响耐腐蚀性
微量元素（Nb/Ta）
工艺调控
优化晶粒与碳化物分布

5 关键性能参数

5.1 物理性能（退火状态）

性能指标
数值
测试条件
密度
8.19 g/cm³
室温
熔点
1343~1377℃
——
比热
450 J/(kg·℃)
0~100℃
热导率
9.2 W/(m·K)
20℃
热膨胀系数
13.3×10⁻⁶/℃
20~1000℃

5.2 机械性能

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
710 MPa
740~970 MPa
室温（退火态）
屈服强度（Rp0.2）
310 MPa
310~500 MPa
室温（退火态）
延伸率（A5）
35%
35~45%
室温（退火态）
布氏硬度（HB）
85
90~95 HRB
室温
高温抗拉强度
370 MPa
450 MPa
1000℃
高温蠕变率
≤0.03%
——
800℃，100MPa，1000h

5.3 耐腐蚀性能

  • 抗晶间腐蚀：经 650℃×1000h 敏化处理后，弯曲试验无裂纹，腐蚀速率≤0.01mm / 年
  • 抗氧化性能：800℃静态空气中 1000h 氧化增重仅 0.07g/m²，形成致密 Cr₂O₃氧化膜
  • 抗应力腐蚀开裂：在含氯离子、高温高压水环境中表现优异，核电应用无破损报道
  • 介质耐受：耐硝酸、硫酸、磷酸等强酸，耐受海水、硫化氢等腐蚀介质

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用
无缝管
按需定制（如 Φ19×1mm 核电传热管）
核电蒸汽发生器传热管
钢板
常规厚度及宽度，支持定制
化工反应器、换热器壳体
圆钢
10~300 mm（直径）
机械加工件、紧固件
锻件
按需锻造，尺寸定制
核电压力容器部件、阀门
法兰 / 圆环
标准规格及定制尺寸
管道连接部件
焊管
按需定制，配套 RT 探伤
一般腐蚀环境管道
钢带
冷轧规格，厚度按需
精密部件、密封件
丝材
盘状 / 直条状，细磨光
焊接填充、精密加工

6.2 供应状态

  • 无缝管：固溶 + 酸白，可定尺供货
  • 板材：固溶、酸洗、切边
  • 焊管：固溶酸白 + 100% RT 探伤
  • 锻件：退火 + 车光
  • 棒材：锻轧状态、表面磨光或车光
  • 带材：冷轧、固溶软态、去氧化皮
  • 丝材：固溶酸洗盘状 / 直条状、固溶直条细磨光

7 制造工艺要求

7.1 加工工艺

  • 切削加工：需采用硬质合金刀具，配合冷却润滑剂，控制加工温度，避免工具磨损
  • 焊接工艺：可采用 TIG 焊、MIG 焊；焊接线能量需控制，层间温度≤100℃；选用 INCONEL 52/152 或 ERNiCr-3 专用焊材，焊缝强度不低于母材 80%
  • 表面处理：酸洗、抛光等，表面粗糙度 Ra≤0.8μm，无裂纹、气孔等缺陷

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
退火
870~980℃
1~2h
空冷 / 水冷
消除加工应力，改善塑性
固溶处理
1000~1175℃
30min~2h
快速水冷 / 油冷
溶解碳化物，获得均匀奥氏体组织
时效处理
700~800℃
8~16h
空冷
沉淀硬化，提高强度硬度

8 质量检验要求

  • 化学成分检验：采用光谱检测，符合本规范第 4 章要求
  • 机械性能检验：拉伸试验、硬度试验、弯曲试验，必要时进行高温蠕变试验
  • 无损检测：焊管需 100% RT 探伤，关键部件进行超声波、渗透检测
  • 表面质量检验：无裂纹、气孔、夹杂、毛刺等缺陷，表面光洁度符合要求
  • 尺寸精度检验：圆钢直径公差 ±0.02~±0.5mm（冷拉 / 热轧），其他产品尺寸公差符合对应标准

9 应用领域

9.1 核电工业（核心应用）

  • 压水堆核电站蒸汽发生器传热管（主要用途）
  • 反应堆压力容器内衬、核废料处理设备
  • 高温气冷堆换热器管道、支撑结构

9.2 化工与石油工业

  • 强酸环境设备：硝酸 / 硫酸 / 磷酸储罐、蒸发器、管道
  • 含氯离子环境：海水淡化设备、油气开采高温高压管道
  • 烟气脱硫（FGD）系统吸收塔、烟囱内衬

9.3 航空航天与海洋工程

  • 航空发动机燃烧室部件、涡轮密封件
  • 深海钻井平台阀门、管道系统（耐海水腐蚀）

9.4 其他领域

  • 垃圾焚烧炉换热部件
  • 绿氢电解槽双极板
  • 精密仪器高温耐腐蚀部件

10 包装与储运

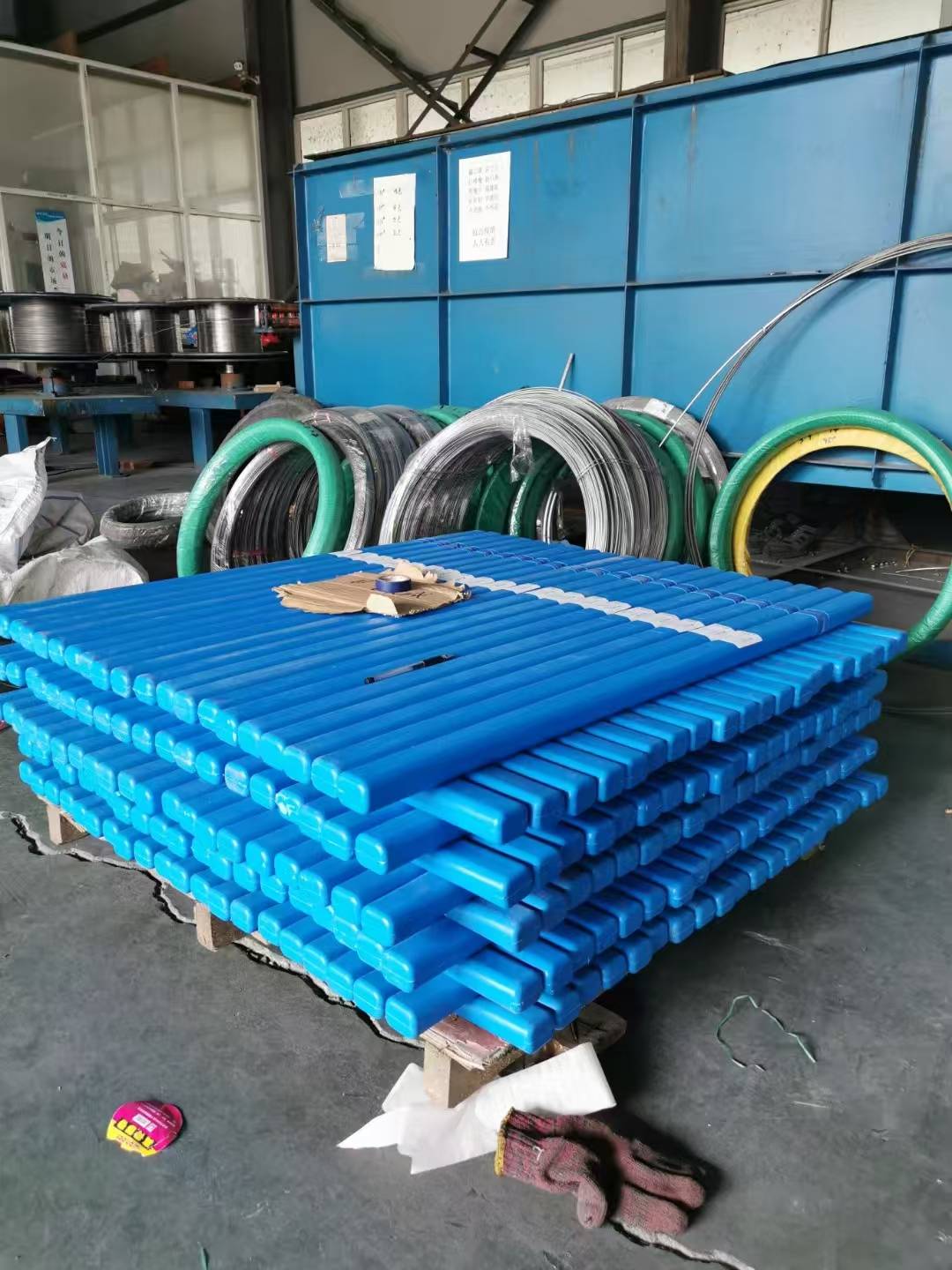

  • 包装：圆钢采用木箱 + PVC 编织袋包装，板材、管材采用防潮包装，配套焊材独立密封包装
  • 储运：避免与尖锐物体碰撞，防止表面损伤；存放于干燥通风环境，远离腐蚀性介质；运输过程中做好防雨、防潮、防变形措施

  • 计重方式：实际过磅，提供 13% 增值税发票
