GH4214 高温合金

1. 文档说明

1.1 文档目的：本文档旨在详细说明GH4214镍基沉淀硬化型高温合金产品的技术参数、性能特性、加工要求及应用领域，为产品选型、生产制造、工程应用及质量检验提供标准化依据。
1.2 适用范围：本规格书适用于以GH4214合金为原料生产的板材、棒材、管材、锻件、线材等各类产品，涵盖航空航天、高端装备制造等领域的高温承力及非承力结构件服役场景。
1.3 引用标准：GB/T 14992（高温合金牌号和化学成分）、GB/T 14994（高温合金锻件）、GB/T 14993（高温合金板材）、GB/T 15062（高温合金无缝管）、GB/T 228.1（金属材料 拉伸试验）、GB/T 231.1（金属材料 布氏硬度试验）、GB/T 15063（高温合金棒材）、GB/T 13303（高温合金锻件超声波检验方法）、GB/T 2039（金属材料 单轴拉伸蠕变及持久试验方法）、HB 5195（航空用高温合金热轧棒材规范）。

2. 产品概述

GH4214是一种高性能镍基沉淀硬化型高温合金，以镍为基体，通过添加铬、钨、钼、钛、铝等合金元素，借助固溶强化与γ'相（Ni₃(Ti,Al)）沉淀强化协同作用实现优异的高温性能。该合金在室温至950℃温度范围内具备稳定的综合力学性能，900℃以下可长期稳定服役，950℃可短期服役，兼具优良的高温抗氧化性能、抗热腐蚀性能及良好的冷热加工性能和焊接性能。其核心优势在于高温环境下的高比强度、高持久寿命及优异的结构稳定性，是航空航天领域高温承力结构件的关键材料，广泛应用于国产高端航空发动机及航天器等装备制造。

3. 化学成分

下表为GH4214合金的典型化学成分（质量分数，%），符合GB/T 14992标准要求：
元素
含量范围（最小值）
含量范围（最大值）
备注
镍（Ni）
余量
-
基体元素，保证合金韧性及γ'相形成基础
铬（Cr）
15.0
17.0
提升高温抗氧化性和抗热腐蚀性能
钨（W）
3.50
4.50
强化固溶体，显著提升高温强度与抗蠕变性能
钼（Mo）
2.50
3.50
协同钨强化固溶体，改善中高温力学性能
钛（Ti）
2.00
2.50
形成γ'相，主导沉淀强化，提升高温稳定性
铝（Al）
1.00
1.50
与钛协同形成γ'相，提升高温抗氧化性
碳（C）
0.05
0.10
形成碳化物，强化晶界，提升高温强度
锰（Mn）
-
0.50
改善热加工性能，辅助脱氧
硅（Si）
-
0.50
辅助形成氧化膜，提升抗氧化性
硫（S）
-
0.015
严格控制，避免影响韧性和焊接性能
磷（P）
-
0.015
杂质元素，严格控制含量
铜（Cu）
-
0.20
杂质元素，避免降低抗氧化性能
硼（B）
0.005
0.015
晶界强化元素，提升高温持久性能
锆（Zr）
0.02
0.08
协同硼强化晶界，改善高温塑性

4. 核心性能

4.1 物理性能

性能指标
数值
测试条件
密度
8.3 g/cm³
室温
熔点范围
1330-1380℃
-
热导率
13.5 W/(m·K)
室温
比热容
0.46 kJ/(kg·K)
室温
电阻率
1.25 μΩ·m
室温
线膨胀系数
13.8×10⁻⁶/K
室温-900℃
磁性
无磁性
室温

4.2 机械性能（时效强化状态）

性能指标
数值
单位
测试条件
抗拉强度（Rm）
≥1100
MPa
室温
屈服强度（Rp0.2）
≥780
MPa
室温
延伸率（A）
≥16
%
室温
断面收缩率（Z）
≥40
%
室温
冲击功（KV）
≥70
J
室温（V型缺口）
布氏硬度（HBW）
≥340
-
时效强化后
抗拉强度（Rm）
≥900
MPa
800℃
抗拉强度（Rm）
≥750
MPa
900℃
注：高温持久性能：900℃、100MPa应力下，持久寿命≥300小时；950℃、50MPa应力下，持久寿命≥100小时。经冷加工与时效强化复合处理后，机械性能可进一步提升，如冷加工率15%+时效处理后，室温抗拉强度可达1300MPa以上。

4.3 耐腐蚀性

GH4214合金具备优良的高温抗氧化性能和抗热腐蚀性能，在多种高温恶劣环境中表现稳定，具体表现如下：
  • 高温氧化环境：900℃以下长期服役时，在空气、高温蒸汽及燃气环境中可形成致密稳定的Cr₂O₃+Al₂O₃复合氧化膜，有效阻止氧原子渗透，抗氧化性能优异；950℃短期服役仍能保持较好的抗氧化性，超过950℃需采取防护涂层措施。
  • 腐蚀介质环境：对中性盐溶液、碱性溶液具有良好耐受性；在轻度腐蚀性的有机酸环境中可短期使用；对海水环境有一定耐蚀性，但不适用于强氧化性酸（如浓硝酸、王水）及氢氟酸环境。
  • 特殊腐蚀环境：具备良好的抗渗碳、抗氮化性能，适用于高温渗碳、氮化气氛中的结构件；在含硫量较低的燃气环境中可稳定服役，含硫量较高时需注意硫化物腐蚀防护；抗热疲劳性能优良，可承受频繁的温度波动。

5. 加工与热处理规范

5.1 加工性能

GH4214合金冷热加工性能良好，焊接性能优良，可通过常规工艺实现成型与加工，具体性能如下：
  • 热加工：适宜热加工温度范围为1140-1180℃，加工前需预热至880-920℃，采用热轧、锻造等常规工艺；变形速率控制在0.1-5 s⁻¹，避免低温大变形导致裂纹；加工后及时进行固溶处理，以恢复均匀的奥氏体组织。
  • 冷加工：可顺利进行冷轧、冷拔、冲压、折弯、旋压等冷加工工艺，冷加工塑性良好；冷加工过程中建议控制单次变形量不超过18%，变形量累计超过25%时，需进行中间固溶处理（温度1000-1040℃，空冷）以降低硬度、恢复塑性。
  • 焊接性能：焊接性能良好，可采用TIG焊、MIG焊、电弧焊、埋弧焊等多种焊接方式；焊接前需清除焊缝两侧20mm范围内的氧化膜、油污及杂质，预热至180-280℃；推荐选用ERNiCrW-3或ERNiCrTi-3焊材，焊后需进行固溶+时效复合处理，以消除焊接应力、保证接头性能与基体一致。
  • 机加工性能：可采用常规机加工工艺，加工时需选用高速钢或硬质合金刀具，采用中等切削速度、较小进给量；加工过程中需充分冷却润滑，避免高温导致刀具磨损和工件表面氧化；建议在固溶状态下进行粗加工，时效强化后进行精加工，以保证加工精度。

5.2 热处理工艺

GH4214合金为沉淀硬化型合金，需通过“固溶+时效”复合热处理工艺实现性能优化，消除加工应力，标准热处理制度如下：
  • 固溶处理：温度1000-1040℃，保温时间根据产品厚度调整（通常为15-60分钟），随后水淬；目的是获得均匀的奥氏体固溶体组织，溶解合金中的碳化物及γ'相，为后续时效强化做准备，同时消除加工应力。
  • 时效处理：温度780-820℃，保温10-14小时，空冷；目的是促使γ'相均匀弥散析出，实现沉淀强化，显著提升合金的强度与硬度。
  • 应力消除处理：温度680-720℃，保温2-4小时，空冷；适用于冷加工或焊接后的产品，可有效消除残余应力，避免后续服役过程中产生应力腐蚀开裂；若后续需进行时效处理，可将应力消除处理与时效处理合并进行。
  • 注意事项：热处理过程中需避免在475℃附近长时间停留，以防出现475℃脆化现象；固溶处理后需快速冷却，确保组织均匀稳定；时效处理温度与时间需严格控制，避免γ'相过度长大导致性能下降。

6. 典型产品形态与规格

GH4214合金可生产多种通用型产品形态，满足不同工业领域高端装备需求，常见规格如下：
  • 板材/带材：冷轧板材厚度0.8-12mm，热轧板材厚度12-150mm，宽度1000-2000mm，长度可定制，符合GB/T 14993标准；带材厚度0.2-3.0mm，宽度20-600mm，成卷供应。

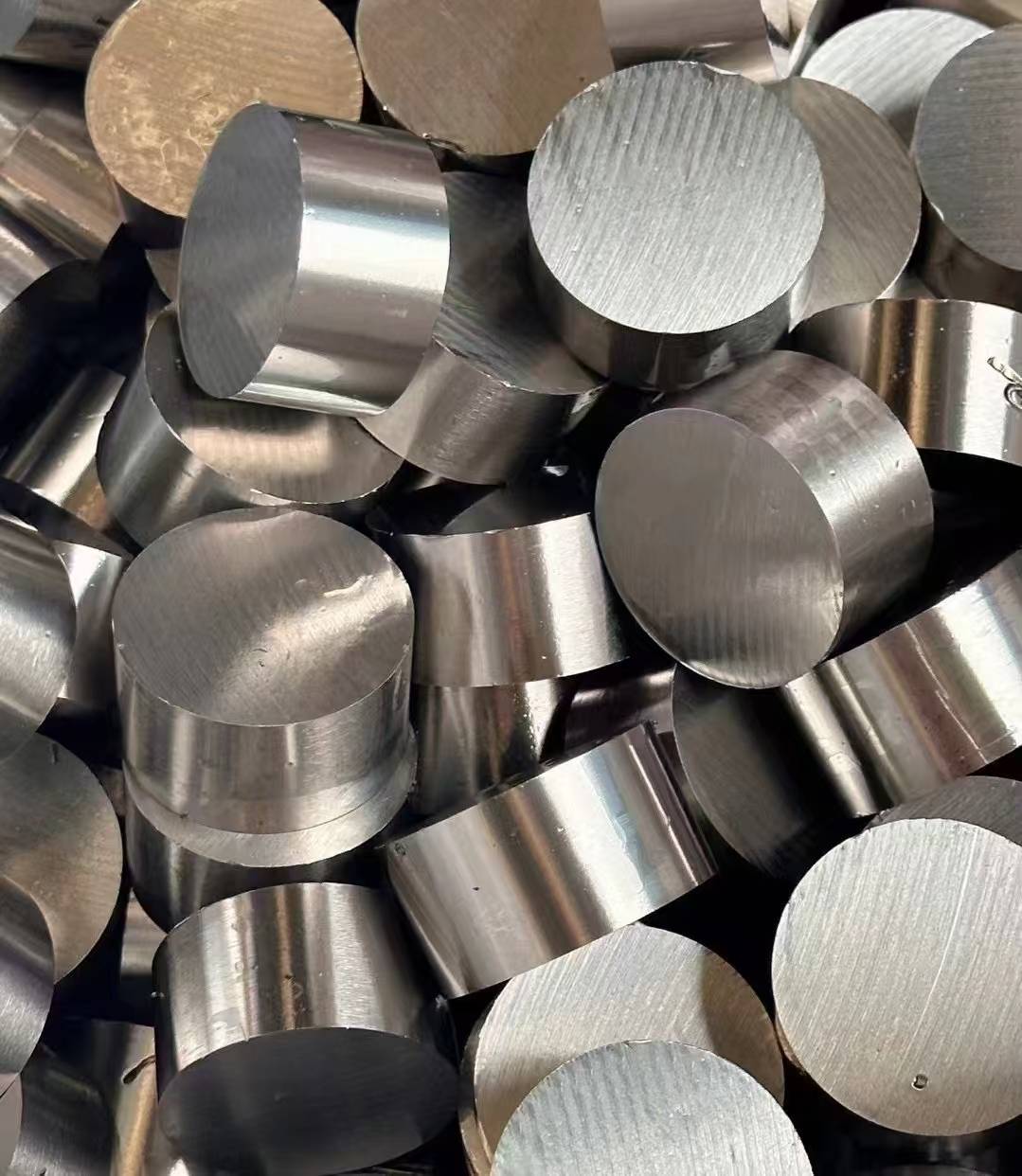

  • 棒材/锻件：热轧棒材直径12-260mm，冷拉棒材直径2-50mm，长度可定制；锻件尺寸灵活定制（含饼件、环件、轴类锻件），符合GB/T 14994及HB 5195标准。
  • 管材：无缝管外径8-400mm，壁厚1.5-25mm；焊接管外径10-800mm，壁厚0.8-10mm，长度可选择单定尺、双定尺或定制，符合GB/T 15062标准。
  • 其他形态：法兰、弯头、三通等管件，线材（直径0.3-10mm），紧固件等，可根据客户图纸定制生产。

7. 应用领域

基于优异的高温综合性能和良好的加工性能，GH4214合金主要应用于航空航天及高端装备制造领域，典型应用场景如下：
  • 航空航天领域：航空发动机高压涡轮叶片、涡轮导向叶片、燃烧室零部件、加力燃烧室零部件，航天器热防护系统承力结构件、火箭发动机喷管零部件等，承受高温燃气冲刷和复杂应力载荷。
  • 高端装备制造领域：工业燃气轮机高温部件、核电设备高温结构件、高端冶金设备高温承力部件等。
  • 其他领域：高端汽车发动机涡轮增压器部件、特种高温试验设备结构件、石油化工领域高温反应釜零部件等。

8. 质量检验与验收

  • 化学成分检验：采用光谱分析或化学分析方法，确保各元素含量符合本规格书第3章要求，符合GB/T 14992标准。
  • 机械性能检验：按GB/T 228.1、GB/T 231.1、GB/T 2039等标准进行拉伸试验、硬度试验、冲击试验、高温持久试验，测试结果需满足第4.2节规定。
  • 耐蚀性能检验：根据应用场景需求，进行高温氧化试验、盐雾腐蚀试验等，确保耐蚀性能符合要求。
  • 微观组织检验：采用金相分析方法，检验合金的晶粒尺寸、γ'相析出状态及分布，确保无异常组织。
  • 外观与尺寸检验：产品表面应无裂纹、气孔、夹杂、折叠等缺陷，尺寸公差符合对应国标及客户定制要求。
  • 出厂文件：每批次产品需附带质量证明书，包含化学成分、机械性能测试报告、热处理工艺记录、检验标准及批次信息。

9. 包装、运输与储存

  • 包装：采用防水、防潮、防磕碰包装材料（如真空包装、塑料膜包裹+木箱），避免运输过程中锈蚀和表面损伤；精密产品需采用定制缓冲包装，确保运输过程中尺寸稳定性。
  • 运输：避免与碳钢等易污染材料混装，防止铁污染影响合金耐蚀性能；运输过程中需避免碰撞、挤压、暴晒和雨淋，严禁野蛮装卸。
  • 储存：存放于干燥、通风、清洁的库房内，远离潮湿、腐蚀性气体、强氧化剂及磁性物质，堆放时避免重压，定期检查包装完整性和产品表面状态。

10. 附录

10.1 同义词：GH4214、Ni-Cr-W-Mo-4214（通用简称）。
10.2 参考案例：某航空发动机制造商采用GH4214合金制造高压涡轮导向叶片，在900℃高温燃气环境中长期服役，性能稳定无失效；某高端装备企业使用该合金生产工业燃气轮机高温部件，使用寿命较普通高温合金延长3倍以上。
10.3 注意事项：产品选型时需控制服役温度不超过900℃长期服役、950℃短期服役；热处理过程中严禁在475℃附近长时间停留，以防脆化；焊接后必须进行固溶+时效复合处理，确保接头性能与基体一致；加工过程中避免与碳钢工具交叉使用，防止铁污染影响抗氧化性能。
