Fe-Ni36（因瓦合金36）

一、产品基础信息

产品名称：Fe-Ni36（铁镍36合金、因瓦合金36），对应牌号：4J36（国标）、W. Nr.1.3912（德标）、UNS K93600（美标）、Pernifer36（欧标）
核心定位：超低膨胀铁镍合金，专为低温至中温环境下对尺寸稳定性有严苛要求的场景设计
执行标准：GB/T 15018-1994（国标）、ASTM F1684（美标）、EN 10088（欧盟）、DIN 17745（德国）
产品形态：薄板、带材、棒材、管材、锻件及定制异形件

二、产品概述

Fe-Ni36是经典的铁镍基低膨胀合金，核心成分由35%~37%镍与余量铁构成，凭借独特的“因瓦效应”实现超低热膨胀特性。其核心优势在于-250℃~200℃宽温度范围内，热膨胀系数低至≤1.5×10⁻⁶/℃，仅为普通钢材的十分之一，尺寸稳定性极佳。该合金居里点约为230℃，低于此温度呈铁磁性，高于此温度转变为无磁性，同时兼具优异的低温韧性、良好的加工与焊接性能，尤其在-196℃液氮温度至-163℃液化天然气温度等极端低温环境下无脆化现象，是航空航天、精密测量、低温工程等高端领域对尺寸稳定性有严苛要求的核心材料。

三、核心性能优势

  • 超低膨胀特性：20℃~100℃核心区间热膨胀系数低至1.2×10⁻⁶/℃，-250℃~200℃宽温域内均保持≤1.5×10⁻⁶/℃的超低水平，温度波动时尺寸变化率＜0.01%，可有效规避热变形带来的精度偏差，实现长期尺寸稳定。
  • 卓越低温性能：在-163℃液化天然气、-196℃液氮等极端低温环境下，仍保持良好的强度与韧性，无脆化现象，适配低温存储、运输等极端工况需求。
  • 均衡力学性能：退火态下抗拉强度可达450~650MPa，屈服强度≥275MPa，伸长率≥30%，硬度160~200HV，兼具良好的加工成型性与承载能力；冷加工后强度可进一步提升至690MPa以上，适配不同强度需求场景。
  • 可控磁性能：居里温度约230℃，低于该温度呈铁磁性，高于该温度为无磁性，可适配不同磁性能要求的应用场景。
  • 可靠加工与焊接性：加工特性与奥氏体不锈钢相近，可顺利实现冷、热成形及车、铣、钻、磨等机械加工；但因韧性好、导热性差（热导率约10.5W/(m·K)），切削易产生加工硬化，需选用锋利硬质合金刀具配合充分冷却。焊接可采用TIG、MIG、激光焊等工艺，关键在于选用Fe-Ni36匹配焊材（如CF36），避免焊缝膨胀系数差异产生应力。

四、化学成分（质量分数，%）

元素
Ni（镍）
Fe（铁）
C（碳）
Mn（锰）
Si（硅）
Cr（铬）
Co（钴）
P（磷）
S（硫）
含量范围
35.0~37.0
余量
≤0.03
0.35~0.60
0.20~0.40
≤0.20
≤0.50
≤0.015~0.02
≤0.01~0.015
作用说明
实现超低膨胀特性的核心元素
保证合金基础力学性能
严控含量避免脆化，保障韧性
细化晶粒，改善加工成型性
提升合金抗氧化性与加工性
少量添加提升耐腐蚀性
控制含量稳定膨胀性能
有害杂质严控上限，避免性能劣化
有害杂质严控上限，避免性能劣化

五、关键技术参数

性能指标
数值
测试条件/说明
热膨胀系数 α
1.2×10⁻⁶/℃（20℃~100℃）；≤1.5×10⁻⁶/℃（20℃~200℃）
宽温域覆盖-250℃~200℃，核心匹配区间数据更精准
抗拉强度 σb
450~650MPa
退火态
屈服强度 σs
≥275MPa
退火态
伸长率 δ₅
≥30%
退火态，标距50mm
布氏硬度 HB
160~200HV（对应HB 150~180）
退火态，载荷294.2N
熔点
1430~1450℃
常压下
密度 ρ
8.1~8.11g/cm³
20℃常温
比热容
515J/(kg·K)
常温下
电阻率
0.82μΩ·m（20℃常温）
20℃常温

六、产品规格范围

产品形态
尺寸范围
定制能力
薄板/带材
厚度：0.03mm~3.0mm；宽度：10mm~600mm；长度：定制（卷材/片材）
可定制超薄带材（0.03mm）、超宽板材（≤800mm）

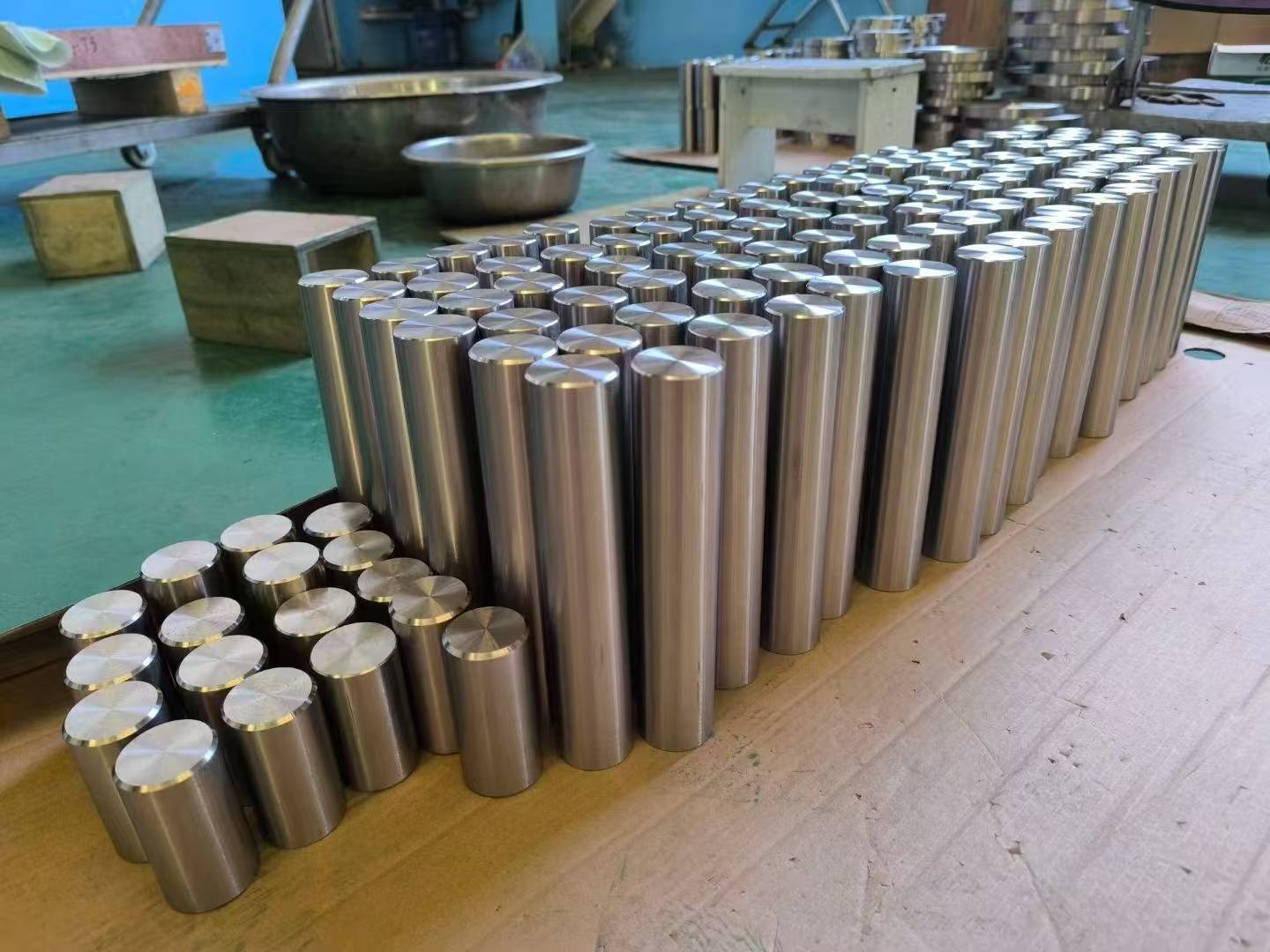

棒材
直径：5mm~200mm；长度：1000mm~6000mm
支持异形棒材锻造、精密车削加工
管材
外径：10mm~150mm；壁厚：1mm~10mm；长度：定制
可定制薄壁毛细管（壁厚≥0.2mm）、无缝管材
锻件
最大单重：500kg；外形：按客户图纸加工
支持复杂异形锻件、近净成型加工
线材
直径：0.1mm~5.0mm；长度：定制（盘线/直丝）
可定制高精度线材（公差±0.005mm）

七、典型应用领域

  1. 低温工程领域：液化天然气（LNG）生产、存储设备及LNG油轮膜片，液氢/液氧储罐支撑构件，-163℃低温管道法兰等，适配极端低温环境下的尺寸稳定与密封需求，泄漏率＜0.01%。
  2. 航空航天领域：航空航天复合材料模具（匹配碳纤维复合材料热膨胀系数）、卫星遥感相机镜筒与支架、火箭燃料储罐部件等，温差200℃时形变＜1μm，保障装备高精度与长服役寿命（超15年）。
  3. 精密测量与仪器领域：长度标准量具、地理测绘基线尺、光刻机骨架、原子钟腔体、激光器与天文望远镜支架等，温度漂移率＜10⁻⁹/℃，保障测量与运行精度。
  4. 电子与医疗领域：电子元件框架、引线框架、双金属温度控制开关；质子治疗设备束流导向磁体支架等，提升设备运行稳定性，且无磁性干扰。
  5. 其他高端领域：激光用元件、风力涡轮机部件、船用配件、自行车精密部件及部分医疗设备核心构件。

八、加工与热处理建议

1. 加工工艺要点

Fe-Ni36加工特性与奥氏体不锈钢类似，可实现冷、热成形及各类机械加工；热轧温度推荐1100~1200℃，冷轧压下率可达80%，可生产0.1~10mm箔材与板材。因材料韧性好、导热性差（热导率约10.5W/(m·K)），切削易产生加工硬化，需选用锋利硬质合金刀具，采用较低切削速度、较大进给量并配合充分冷却。冷变形可进一步降低热膨胀系数，提升尺寸稳定性；生产中需严格控制碳、锰等元素含量，避免影响超低膨胀性能。此外，还可通过激光切割（精度±0.05mm）、化学蚀刻等工艺制作精密结构件。

2. 热处理规范

Fe-Ni36热处理核心目的是消除应力、稳定膨胀性能，关键工艺包括：①固溶处理：850℃保温1小时水淬，消除残余应力，细化晶粒（晶粒度≥8级）；②消除应力退火：530~550℃保温1~2h，随炉冷却，用于消除加工残余应力；③中间退火：830~880℃保温30min，空冷或炉冷，缓解冷加工硬化；④时效稳定化：250℃时效4小时，进一步降低内应力，优化尺寸稳定性。常规退火推荐830~900℃保温30~60min，随炉或空冷即可满足基础性能需求。

3. 焊接工艺要点

推荐采用氩弧焊（TIG）、熔化极气体保护焊（MIG）、激光焊等工艺，焊接前需彻底清理工件表面油污、氧化皮，严防硫、磷杂质侵入焊缝引发热裂纹。必须选用Fe-Ni36匹配焊材（如CF36），确保焊缝与母材膨胀系数一致；焊后建议进行250~300℃保温1~2h的低温退火，彻底消除焊接应力，保障接头性能与尺寸稳定。此外，该合金还可通过真空感应熔炼（VIM）提升纯净度，氧含量≤30ppm，减少夹杂物对焊接性能的影响。
