NS336（GB/T 14992）镍基耐蚀合金技术规范

**

1 范围

本规范规定了 NS336（GB/T 14992 标准牌号，别名 NS3306、GH3625）镍基固溶强化耐蚀合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于航空航天、石油化工、海洋工程、核工业等领域，用于 - 253℃~980℃环境下承受强腐蚀、高温或复杂载荷的关键零部件，如航空发动机管道、化工反应釜、海洋平台设备、核反应堆辅助部件等，尤其适配强腐蚀与高温协同作用的严苛工况。

2 规范性引用文件

  • 国家标准：GB/T 14992-2005《高温合金》、GB/T 15007-2017《耐蚀合金牌号和化学成分》、GB/T 30086-2013《耐蚀合金棒材》、GB/T 30087-2013《耐蚀合金板材、带材和箔材》、GB/T 15012-2017《耐蚀合金无缝钢管》
  • 行业标准：HG/T 2601-2017《化工用耐蚀合金无缝钢管》、NB/T 47019-2011《锅炉和压力容器用镍及镍合金锻件》、HB/Z 140-2004《航空用高温合金热处理工艺规范》
  • 国际标准：ASTM B366（锻件标准）、ASTM B575（板材 / 带材标准）、ASTM B622（无缝管标准）、UNS N06625（美国统一编号系统）
  • 国外标准：DIN 2.4856（德国牌号标准）、法国 NC22DNb 标准

3 产品基础信息

3.1 合金定义

NS336 是镍基固溶强化型耐蚀高温合金，以高镍（余量）为基体，通过铬（20%-23%）、钼（8%-10%）元素优化耐蚀性能，辅以铌（3.15%-4.15%）实现固溶强化与组织稳定，低碳设计避免晶间腐蚀风险。合金为奥氏体基体 + 少量 TiN、NbC 等析出相组织，从低温到 980℃均具备优异的拉伸性能与疲劳性能，耐氧化、耐强腐蚀（含氯离子介质）、抗应力腐蚀开裂能力突出，冷热加工性能及焊接性能良好，是多工况适配的高端合金材料。

3.2 核心标识

  • 国内牌号：NS336（GB/T 14992）、NS3306、GH3625（GH625）
  • 国际牌号：UNS N06625、Inconel 625、Werkstoff 2.4856（德国）、NC22DNb（法国）
  • 关键特性：固溶强化、耐蚀性优异、高温稳定性好、高低温力学性能均衡、抗应力腐蚀、加工焊接性优良、组织稳定

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
余量
基体核心元素，保障耐蚀性与高温稳定性，稳定奥氏体组织
铬（Cr）
20.0~23.0
形成致密氧化膜，核心抗氧化、耐酸蚀元素
钼（Mo）
8.0~10.0
提升抗点蚀、缝隙腐蚀能力，尤其耐受含氯离子介质腐蚀
铌（Nb）
3.15~4.15
固溶强化核心元素，细化晶粒，稳定组织，抑制有害相析出
铁（Fe）
≤5.0
优化加工性能，平衡合金成本，不影响核心性能
钛（Ti）
≤0.40
辅助细化晶粒，促进有益相析出，提升组织稳定性
铝（Al）
≤0.40
辅助优化高温抗氧化性能，控制含量避免脆化
碳（C）
≤0.10
低碳设计，减少碳化物析出，降低晶间腐蚀风险
锰（Mn）
≤0.50
改善热加工塑性与焊接工艺性
硅（Si）
≤0.50
控制杂质含量，避免影响耐蚀性与加工性能
硫（S）
≤0.015
严格限制有害杂质，防止热加工与焊接开裂
磷（P）
≤0.015
防止晶间脆化，保障力学性能与耐蚀稳定性
钴（Co）
≤1.0
控制杂质含量，避免影响组织稳定性与耐蚀性

5 关键性能参数

5.1 物理性能（标准热处理状态：固溶处理）

性能指标
数值
测试条件
密度
8.44 g/cm³
室温
熔点
1290~1350℃
——
比热
430 J/(kg·℃)
室温
热导率
12.1 W/(m·K)
100℃
热膨胀系数
12.3×10⁻⁶/℃
20~100℃
电阻率
1.28×10⁻⁶ Ω·m
室温
弹性模量
205 GPa
室温
剪切模量
79 GPa
室温
泊松比
0.308
室温
磁性
无磁性
室温

5.2 机械性能（标准热处理状态：1090~1200℃保温 1~2h 空冷 / 水冷）

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
830 MPa
850~950 MPa
室温
屈服强度（Rp0.2）
415 MPa
430~500 MPa
室温
延伸率（A5）
30%
35~45%
室温
布氏硬度（HB）
≤290
250~280 HB
室温
高温抗拉强度
650 MPa
680~750 MPa
600℃
高温抗拉强度
420 MPa
450~500 MPa
900℃
低温抗拉强度
950 MPa
980~1050 MPa
-196℃
抗蠕变强度（σ0.2/1000h）
200 MPa
——
800℃

5.3 耐腐蚀与高温性能

  • 耐蚀性能：对硫酸、盐酸、磷酸、醋酸等强酸介质，以及氯化物、盐雾等腐蚀环境耐蚀性优异；抗点蚀、缝隙腐蚀及应力腐蚀开裂能力突出，在含氯离子介质中腐蚀速率≤0.03mm/a
  • 抗氧化性能：980℃以下静态空气中长期服役无明显氧化剥落，形成致密 Cr₂O₃-Al₂O₃复合氧化膜，抗氧化性优良
  • 温度适配性：服役温度范围 - 253℃~980℃，低温下保持良好韧性，高温下力学性能稳定，无脆性转变
  • 组织稳定性：650~700℃长期时效后析出 γ” 相，强度提升且塑性保持良好；780~850℃时效后析出 δ 相（Ni₃Nb），塑性略有下降；900℃以上组织回归稳定，力学性能与固溶态接近
  • 抗应力腐蚀：耐盐雾气氛下的应力腐蚀，在含氯离子的高温高压水环境中无应力腐蚀开裂风险

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用
棒材
直径 8~300mm（热轧 / 冷拉）
阀门阀芯、机械加工件、紧固件
板材
厚度 2~80mm，宽度 600~2000mm（可定制）
换热器管板、设备衬板、结构件

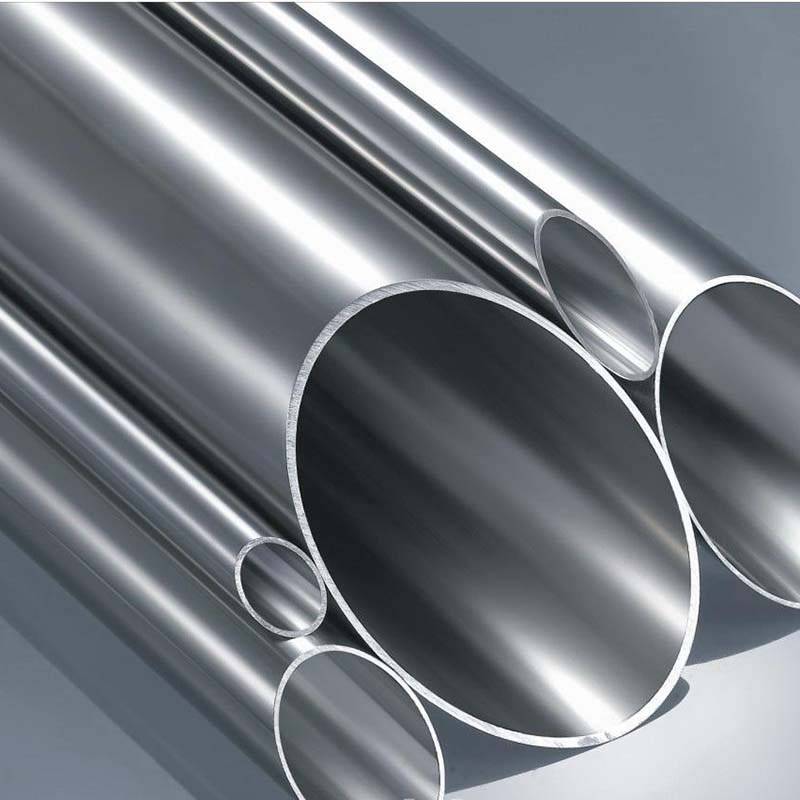

无缝管
外径 10~250mm，壁厚 1.5~20mm
输送管道、换热器管、航空管路
锻件
按需锻造，最大单重≤1500kg
阀体、承力构件、航空发动机部件
带材
厚度 0.1~4mm，宽度≤1200mm
密封件、薄壁耐蚀部件、垫片
丝材
直径 0.5~10mm（盘状 / 直条状）
焊接填充、精密弹簧、电极材料
铸件
按需铸造，最大单重≤800kg
复杂形状耐蚀构件、特种装备部件

6.2 供应状态

  • 棒材：锻轧 + 固溶处理 + 磨光 / 车光，尺寸精度 H9~H8 级
  • 板材：热轧 + 固溶处理 + 酸洗 + 切边，表面粗糙度 Ra≤1.6μm
  • 无缝管：固溶处理 + 酸洗 + 校直，可定尺供货，壁厚公差 ±0.1~±0.3mm
  • 锻件：热锻 + 固溶处理 + 车光，去除表面氧化皮，保证加工余量
  • 带材：冷轧 + 固溶处理 + 去氧化皮，厚度公差 ±0.02~±0.1mm
  • 丝材：固溶处理 + 酸洗 + 拉拔，表面磨光，盘状包装
  • 铸件：铸造 + 固溶处理 + 表面清理，无铸造缺陷

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：真空感应熔炼（VIM）+ 电渣重熔（ESR）双联工艺，确保成分均匀性与高纯度，严格控制气体与杂质含量
  • 热加工工艺：热锻预热温度 900~950℃，开锻温度≥1030℃，终锻温度≥930℃，单次变形量 20%~35%，锻后空冷；热轧加热温度 1120~1160℃，开轧温度≥1050℃，停轧温度≥930℃，多道次轧制控制板形精度
  • 冷加工工艺：冷轧 / 冷拉采用多道次小变形量加工，薄板冷轧半成品变形量 25%~30%，成品变形量≥30%；变形量累计≥30% 时需中间固溶处理恢复塑性
  • 切削加工：采用硬质合金或 CBN 刀具，配合高温合金专用冷却润滑剂，中低速切削（切削速度 15~30m/min），防止高温粘刀与表面损伤
  • 焊接工艺：焊接性能良好，可采用 TIG 焊、MIG 焊、钎焊及电阻缝焊；推荐使用 ERNiCrMo-3 专用焊材，焊接线能量控制在 8~12kJ/cm，焊前无需预热，焊后可根据需求进行固溶处理恢复性能
  • 成形工艺：冷热成形性能良好；热弯温度 1100~1150℃，成形终了温度≥950℃；室温成形适用于小变形量工件，大变形量需采用热成形
  • 表面处理：去除氧化皮时先碱洗，再经硝酸 - 氢氟酸 - 水溶液酸洗，确保表面无残留氧化皮与杂质

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
标准热处理制度
1090~1200℃
1~2h（按厚度调整）
空冷 / 水冷
获得均匀奥氏体组织，优化综合性能
固溶处理
1100~1150℃
1~2h
空冷 / 水冷
溶解析出相，消除加工组织，恢复塑性与耐蚀性
消除应力退火
900℃
2~3h
空冷
消除加工或焊接应力，降低开裂风险
退火处理
930~1040℃
1h
空冷
改善切削性能，适用于 650℃以上高温疲劳工况
焊后热处理
1090~1150℃
1~2h
空冷 / 水冷
恢复焊接区域组织均匀性，确保性能一致性

8 质量检验要求

  • 化学成分：直读光谱检测，关键元素（Ni、Cr、Mo、Nb）偏差≤±0.15%，硫、磷偏差≤±0.003%，符合第 4 章要求（航空航天、核工业用产品需化学分析验证）
  • 机械性能：每批次抽样进行拉伸试验、硬度试验，高温 / 低温服役部件需附加高温强度、低温韧性试验，关键件需补充疲劳试验
  • 无损检测：棒材 / 锻件进行 100% UT（超声波）+MT（磁粉）检测，无缝管 100% 超声波探伤 + 涡流探伤，焊管 100% RT（射线）探伤，航空级产品需增加 PT（渗透）检测
  • 表面质量：无裂纹、气孔、夹杂、划痕等缺陷，酸洗表面无残留氧化皮与锈蚀，锻件无锻造裂纹，铸件无缩孔、砂眼
  • 尺寸精度：棒材直径公差 ±0.05~±0.5mm，管材外径公差 ±0.1~±0.3mm，板材厚度公差 ±0.1~±0.5mm，符合对应国标及 ASTM 标准要求
  • 组织检验：金相分析验证奥氏体基体 + 少量 TiN、NbC 析出相，无有害相（如 δ 相过度析出），晶粒尺寸均匀（ASTM 4~6 级）
  • 性能验证：耐蚀性试验（盐酸 / 硫酸浸泡）、高温抗氧化试验、应力腐蚀开裂试验达标，航空航天用产品需通过模拟工况考核

9 应用领域

9.1 航空航天领域

  • 航空发动机：管道系统、喷气发动机排气系统部件、燃烧室构件
  • 航天装备：宇航结构部件、火箭发动机涡轮泵部件、高温燃气导管
  • 特种装备：无人机动力系统构件、航空试验设备核心部件

9.2 石油化工与化工领域

  • 石油化工：含酸油气田井下油管、套管、井口设备、脱硫装置部件
  • 基础化工：强酸介质反应釜、换热器管束、输送管道、阀门阀芯
  • 精细化工：染料、农药合成设备、医药中间体反应装置、催化剂载体

9.3 海洋工程与核电领域

  • 海洋工程：海水淡化设备、海洋平台海水冷却系统、水下机器人部件
  • 船舶工业：船舶用换热器、海水泵轴、螺旋桨轴、阀门
  • 核工业：核反应堆辅助系统管道、阀门、控制棒驱动机构非核级部件

9.4 其他高端领域

  • 环保设备：烟气脱硫脱硝装置吸收塔、喷淋管道、循环泵叶轮
  • 冶金工业：酸洗槽衬里、高温加热炉部件、电解精炼设备
  • 特种装备：实验室强腐蚀 / 高温试验设备、极端环境探测设备部件

10 包装与储运

  • 包装：棒材采用木箱 + PVC 防护套包装（航空级产品真空包装）；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg；管材采用托盘 + 防潮薄膜 + 管口防护套包装；锻件 / 铸件采用防水包装 + 木质托盘，标注材质、规格、批号与质量等级（航空 / 核工业用产品附追溯码）；丝材 / 带材独立密封包装，附带质量证明书。
  • 储运：存放于干燥通风仓库（相对湿度≤60%），远离潮湿、腐蚀性介质与尖锐物体；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形与表面损伤；航空航天用产品需单独存放，专人管理。

  • 计重方式：实际过磅，支持按需定制生产与定尺供货，提供完整质量追溯报告。
