RA330（UNS N08330）镍 - 铬 - 铁基耐热合金技术规范

**

1 范围

本规范规定了 RA330（UNS N08330）镍 - 铬 - 铁基固溶强化耐热合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于热处理、化工、能源电力、冶金等领域，用于 800~1100℃高温氧化性环境下服役的关键零部件，如加热炉构件、换热器管、高温容器、输送管道等，可耐受反复温度循环与热冲击工况。

2 规范性引用文件

  • 国际标准：ASTM A240/A480（耐热合金板材 / 带材标准）、ASTM A276（不锈钢棒材规范）、ASTM A312（无缝管规范）、ASTM A182（锻造管件标准）、ASME SA-240/SA-312
  • 行业标准：相关高温设备用耐热合金零部件技术要求
  • 材料标准：UNS N08330（美国统一编号系统）、Werkstoff 1.4886（德国牌号对应标准）

3 产品基础信息

3.1 合金定义

RA330 是镍 - 铬 - 铁基固溶强化耐热合金，通过高镍（34%-37%）、高铬（17%-20%）含量优化设计，形成致密稳定的 Cr₂O₃氧化膜，辅以铜元素提升耐蚀性，碳、硅元素强化高温强度。合金为全奥氏体组织，在 800~1100℃范围内具备优异的高温抗氧化性、抗碳化性能与热稳定性，冷热加工性能及焊接性能良好，同时兼具成本优势，是高温氧化性环境的经典选材。

3.2 核心标识

  • 国际牌号：UNS N08330、ASTM RA330、Werkstoff 1.4886
  • 国际通称：RA330、Alloy 330
  • 关键特性：高温抗氧化、抗碳化、热稳定性优异、可焊性良好、冷热加工性强、组织稳定、成本经济

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
34.0~37.0
基体核心元素，稳定奥氏体组织，保障高温韧性
铬（Cr）
17.0~20.0
形成致密 Cr₂O₃氧化膜，核心抗氧化元素
铁（Fe）
余量
平衡合金成本与加工性能，辅助固溶强化
铜（Cu）
1.5~3.0
提升耐蚀性，优化高温强度与塑性
碳（C）
0.05~0.15
强化晶界，提升高温强度，控制晶粒长大
硅（Si）
0.75~1.50
协同铬形成氧化膜，提升高温抗氧化稳定性
锰（Mn）
≤2.0
改善热加工塑性与焊接工艺性
磷（P）
≤0.045
控制有害杂质，避免晶间脆化
硫（S）
≤0.030
限制有害杂质，防止热加工与焊接开裂
氮（N）
≤0.05
辅助稳定奥氏体组织，提升抗蠕变性能

5 关键性能参数

5.1 物理性能（退火状态）

性能指标
数值
测试条件
密度
8.0 g/cm³
室温
熔点
1370~1425℃
——
比热
460 J/(kg·℃)
0~100℃
热导率
14.0 W/(m·K)
20℃
热膨胀系数
16.0×10⁻⁶/℃
20~1000℃
电阻率
1.18×10⁻⁶ Ω·m
20℃
泊松比
0.31
室温

5.2 机械性能

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
650 MPa
680~800 MPa
室温（退火态）
屈服强度（Rp0.2）
300 MPa
320~400 MPa
室温（退火态）
延伸率（A5）
35%
40~50%
室温（退火态）
布氏硬度（HB）
180
190~220 HB
室温
高温抗拉强度
380 MPa
390~450 MPa
800℃（退火态）
高温抗拉强度
180 MPa
190~230 MPa
1000℃（退火态）
高温蠕变强度
55 MPa
——
1000℃，1000h

5.3 耐腐蚀与高温性能

  • 抗氧化性能：1100℃静态空气中长期服役无明显氧化剥落，氧化膜附着力强，反复加热冷却循环后无开裂脱落，氧化增重远低于普通耐热钢
  • 抗碳化性能：高温含碳气氛中表现优异，有效抵抗碳渗透导致的组织脆化与性能下降
  • 耐蚀性能：耐氧化性介质、硫化物介质腐蚀，对高温烟气中的 SO₂、NOₓ等腐蚀性气体具有良好耐受性
  • 温度适配性：最适宜服役温度 800~1100℃；600℃以下具备良好的室温与中温力学性能，可通过冷加工进一步提升强度

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用
无缝管
外径 10~200mm，壁厚 1~15mm
高温流体输送、换热器管、辐射管
板材
厚度 2~50mm，宽度 600~1500mm（可定制）
炉膛衬板、高温容器壳体、炉内构件
棒材
直径 8~300mm（热轧 / 冷拉）
机械加工件、紧固件、锻件毛坯
锻件
按需锻造，最大单重≤800kg
高温阀门、反应器内构件、法兰
带材
厚度 0.2~3mm，宽度≤1200mm
密封件、薄壁高温部件、炉用网带

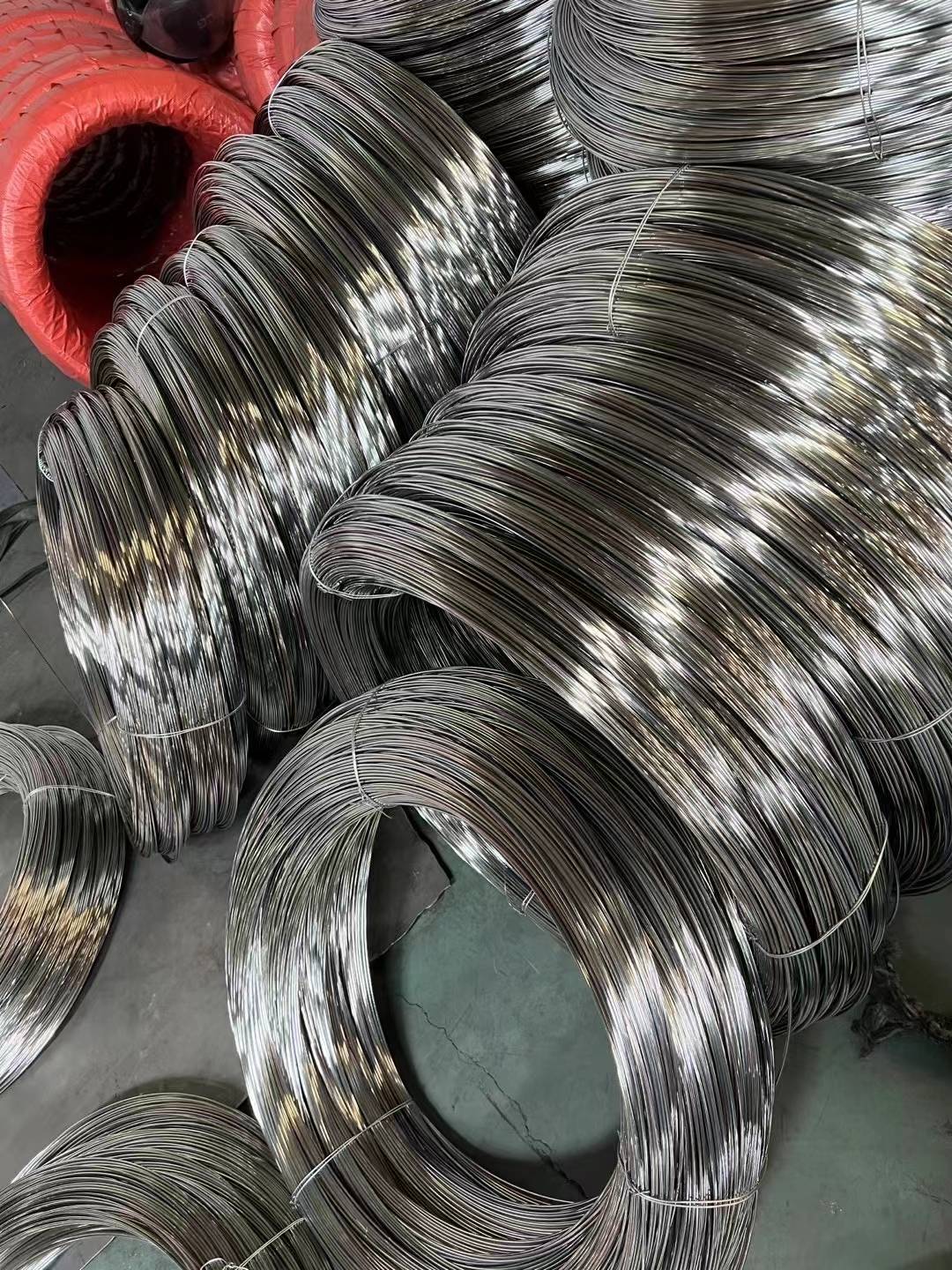

丝材
直径 0.8~10mm（盘状 / 直条状）
焊接填充、精密部件
焊管
外径 15~300mm，壁厚 1~10mm
一般高温管道系统

6.2 供应状态

  • 无缝管：退火 + 酸洗，可定尺供货，表面粗糙度 Ra≤1.6μm
  • 板材：热轧 + 退火 + 酸洗 + 切边，表面无氧化皮，平整度偏差≤3mm/m
  • 棒材：锻轧状态、退火 + 磨光 / 车光，尺寸精度 H11~H9 级
  • 锻件：热锻 + 退火 + 车光，去除表面氧化皮，保证加工余量
  • 带材：冷轧 + 退火 + 去氧化皮，厚度公差 ±0.03~±0.1mm
  • 丝材：退火 + 酸洗盘状 / 直条，表面磨光
  • 焊管：退火 + 酸洗 + 100% RT 探伤，焊缝质量符合 ASTM A312 要求

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：采用电弧炉 + 精炼工艺（或真空感应熔炼），确保成分均匀性与纯度，严格控制有害杂质含量
  • 热加工工艺：热锻预热温度 850~900℃，最佳塑性温度范围 1150~1050℃，终锻温度≥1000℃，单次变形量 25%~40%，锻后空冷；热轧温度 1100~1180℃，多道次轧制控制板形与尺寸精度
  • 冷加工工艺：冷轧采用多道次小变形量加工，中间需进行退火处理恢复塑性，避免加工硬化过度；冷加工后可获得更高强度性能
  • 切削加工：采用硬质合金刀具，配合冷却润滑剂，中低速切削，防止高温粘刀与表面损伤
  • 焊接工艺：可采用 TIG 焊、MIG 焊、手工电弧焊等常用方法，无需焊前预热与焊后热处理；推荐使用 ERNiCr-3 或 ER310 专用配套焊材，焊接线能量控制在 8~15kJ/cm，层间温度保持较低水平
  • 成形工艺：优先室温成形；如需热弯，加热温度 1100~1150℃，成形终了温度≥950℃，避免低温脆化

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
退火处理
1050~1150℃
1~2h（按厚度调整）
风冷 / 水冷
获得均匀奥氏体组织，优化综合性能与耐蚀性
消除应力退火
900~950℃
2~4h
空冷
消除加工应力，改善切削性能与塑性

8 质量检验要求

  • 化学成分：直读光谱检测，关键元素（Ni、Cr、Cu）偏差≤±0.15%，符合第 4 章要求
  • 机械性能：每批次抽样进行拉伸试验、硬度试验，高温服役部件需附加高温蠕变与持久试验
  • 无损检测：无缝管 100% 超声波探伤，锻件进行 UT（超声波）+MT（磁粉）检测，焊管 100% RT（射线）探伤，关键件全检
  • 表面质量：无裂纹、气孔、夹杂、划痕等缺陷，酸洗表面无残留氧化皮与锈蚀，锻件表面无氧化皮残留
  • 尺寸精度：棒材直径公差 ±0.03~±0.6mm，管材外径公差 ±0.05~±0.3mm，板材厚度公差 ±0.08~±0.5mm，符合对应 ASTM 标准要求
  • 组织检验：金相分析验证全奥氏体组织，晶粒尺寸均匀（ASTM 4~6 级），无有害析出相，氧化膜连续致密
  • 性能验证：高温抗氧化试验与抗蠕变试验结果符合本规范要求，确保高温服役稳定性

9 应用领域

9.1 热处理工业

  • 加热设备：退火炉辊、炉膛衬板、炉内托盘、筐、夹具等耐热工装
  • 热加工辅助：钢丝退火设备、金属热处理传送装置、高温辐射管

9.2 能源电力领域

  • 火力发电：锅炉高温过热器管道、燃烧室内衬、高温烟道、阀门
  • 垃圾焚烧发电：烟气换热器、炉膛衬板（抵抗 HCl、SO₂腐蚀）
  • 太阳能光热：熔盐储热系统管道与支撑结构（耐 550℃熔盐腐蚀）

9.3 化工与冶金工业

  • 化工领域：乙烯裂解装置高温构件、高温反应釜内衬、催化裂化装置部件
  • 冶金设备：烧结机高温部件、高炉热风炉构件、连续浇铸设备、轧钢机加热炉部件
  • 玻璃工业：玻璃熔炉内衬、玻璃成型模具辅助部件

9.4 其他领域

  • 环保设备：危废焚烧炉炉膛衬板、烟气净化系统高温部件
  • 汽车工业：高温排气管、涡轮增压器周边耐热构件
  • 特种装备：高温试验设备核心部件、工业炉高温承力构件

10 包装与储运

  • 包装：管材采用木质托盘 + 防潮薄膜 + PVC 防护套包装；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg；棒材采用木箱 + 防护垫包装；丝材 / 带材独立密封包装，标注规格与批号
  • 储运：存放于干燥通风仓库，远离潮湿、腐蚀性介质与尖锐物体；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形与表面损伤

  • 计重方式：实际过磅，支持按需定制生产
