Inconel617（UNS N06617）镍 - 铬 - 钴 - 钼基合金技术规范

**

1 范围

本规范规定了 Inconel617（UNS N06617）镍 - 铬 - 钴 - 钼基固溶强化高温合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于航空航天、能源动力、化工冶金等领域使用的 Inconel617 合金管材、板材、棒材、锻件、丝材及配套部件，尤其适用于 900~1100℃高温环境下承受中等载荷的抗氧化、耐腐蚀关键零部件。

2 规范性引用文件

  • 国际标准：ASTM B166（镍基合金板材、薄板和带材规范）、ASTM B446（镍基合金无缝管规范）、ASTM B637（镍基合金棒材和线材规范）、ASME SA-240（压力容器用耐热合金板）、AMS 5589（航空航天用 Inconel617 合金规范）
  • 欧洲标准：EN 2.4663（镍 - 铬 - 钴 - 钼基高温合金技术规范）
  • 行业标准：相关高温设备用镍基合金零部件技术要求

3 产品基础信息

3.1 合金定义

Inconel617 是一种镍 - 铬 - 钴 - 钼基固溶强化高温合金，通过高铬含量形成致密氧化膜，配合钴、钼元素的固溶强化作用，在 900~1100℃范围内具备卓越的高温抗氧化性、抗碳化性能及良好的高温强度与抗蠕变性能。合金为全奥氏体面心立方结构，组织稳定性优异，冷热加工性能与焊接性能良好，可耐受高温含硫、含碳气氛腐蚀，适用于极端高温工况下的长期服役。

3.2 核心标识

  • 国际牌号：UNS N06617、EN 2.4663、Werkstoff 2.4663
  • 国际通称：Inconel617
  • 关键特性：高温抗氧化、抗碳化、固溶强化、全奥氏体组织、耐硫化物腐蚀、可焊性优良、组织稳定

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
余量
基体核心元素，保证合金韧性与高温稳定性
铬（Cr）
20.0~24.0
形成致密 Cr₂O₃氧化膜，核心抗氧化与抗腐蚀元素
钴（Co）
10.0~15.0
固溶强化，提升高温强度与抗蠕变性能，优化组织稳定性
钼（Mo）
8.0~10.0
固溶强化，改善高温强度与耐腐蚀性
铝（Al）
1.0~2.0
协同铬形成氧化膜，提升高温抗氧化稳定性
钛（Ti）
0.6~1.2
细化晶粒，强化晶界，提升高温持久性能
碳（C）
≤0.10
强化晶界，控制晶粒长大，避免晶间脆化
锰（Mn）
≤1.0
改善合金塑性与焊接工艺性
硅（Si）
≤0.5
控制杂质含量，优化高温抗氧化辅助性能
磷（P）
≤0.020
严格控制有害杂质，防止晶间脆化
硫（S）
≤0.015
限制有害杂质，避免热加工与焊接开裂
硼（B）
≤0.010
强化晶界，提升高温持久性能与断裂韧性

5 关键性能参数

5.1 物理性能（固溶状态）

性能指标
数值
测试条件
密度
8.36 g/cm³
室温
熔点
1330~1380℃
——
比热
430 J/(kg·℃)
0~100℃
热导率
12.1 W/(m·K)
20℃
热膨胀系数
15.5×10⁻⁶/℃
20~1000℃
电阻率
1.28×10⁻⁶ Ω·m
20℃
泊松比
0.31
室温

5.2 机械性能

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
760 MPa
780~900 MPa
室温（固溶态）
屈服强度（Rp0.2）
380 MPa
400~480 MPa
室温（固溶态）
延伸率（A5）
30%
35~45%
室温（固溶态）
布氏硬度（HB）
200
210~240 HB
室温
高温抗拉强度
420 MPa
430~480 MPa
800℃（固溶态）
高温抗拉强度
220 MPa
230~270 MPa
1000℃（固溶态）
高温蠕变强度
65 MPa
——
1000℃，1000h

5.3 耐腐蚀与高温性能

  • 抗氧化性能：1100℃静态空气中长期服役无明显氧化剥落，形成致密 Cr₂O₃-Al₂O₃复合氧化膜，氧化膜附着力强，反复温度循环后无开裂脱落
  • 抗碳化性能：高温含碳气氛中表现优异，有效抵抗碳渗透导致的组织脆化与性能下降
  • 抗腐蚀性能：耐高温含硫气氛腐蚀、氯化物介质点蚀与缝隙腐蚀，对氧化性与还原性介质均具有良好耐受性
  • 温度适配性：最适宜服役温度 800~1100℃；600℃以下具备良好的室温与中温力学性能，可通过冷加工进一步提升强度

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用
无缝管
外径 10~200mm，壁厚 1~15mm
高温流体输送、辐射管、换热器管
板材
厚度 2~50mm，宽度 600~1500mm（可定制）
炉膛衬板、燃烧室壳体、高温结构件
棒材
直径 8~300mm（热轧 / 冷拉）
机械加工件、紧固件、锻件毛坯
锻件
按需锻造，最大单重≤800kg
高温阀门、反应器内构件、承力环
丝材
直径 0.8~10mm（盘状 / 直条状）
焊接填充、精密部件

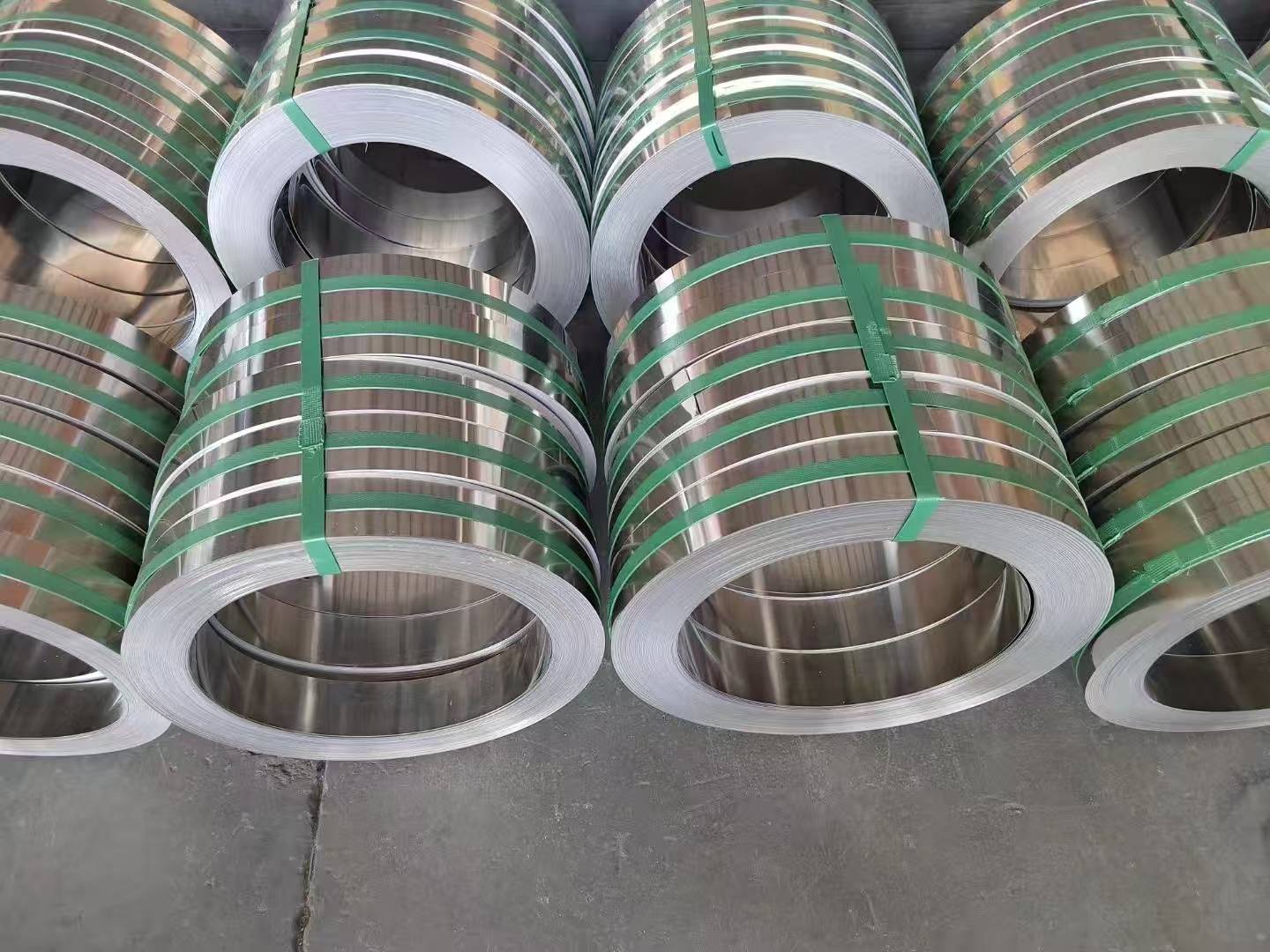

带材
厚度 0.2~3mm，宽度≤1200mm
密封件、薄壁高温部件
焊管
外径 15~300mm，壁厚 1~10mm
一般高温管道系统

6.2 供应状态

  • 无缝管：固溶处理 + 酸洗，可定尺供货，表面粗糙度 Ra≤1.6μm
  • 板材：固溶 + 酸洗 + 切边，表面无氧化皮，平整度偏差≤3mm/m
  • 棒材：锻轧状态、固溶 + 磨光 / 车光，尺寸精度 H11~H9 级
  • 锻件：退火 + 车光，去除表面氧化皮，保证加工余量
  • 丝材：固溶酸洗盘状 / 直条状、固溶直条细磨光
  • 带材：冷轧 + 固溶软态 + 去氧化皮，厚度公差 ±0.03~±0.1mm
  • 焊管：固溶酸洗 + 100% RT 探伤，焊缝质量符合相关标准

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：采用电弧炉 + 精炼工艺（或真空感应熔炼），确保成分均匀性与纯度，严格控制有害杂质含量
  • 热加工工艺：热锻预热温度 850~900℃，最佳塑性温度范围 1120~1000℃，终锻温度≥1000℃，单次变形量 25%~40%，锻后空冷；热轧温度 1100~1180℃，多道次轧制控制板形与尺寸精度
  • 冷加工工艺：冷轧采用多道次小变形量加工，中间需进行固溶处理恢复塑性，避免加工硬化过度；冷加工后可获得更高强度性能
  • 切削加工：采用硬质合金或立方氮化硼（CBN）刀具，配合冷却润滑剂，中低速切削，防止高温粘刀与表面损伤
  • 焊接工艺：可采用 TIG 焊、MIG 焊等常用方法，无需焊前预热与焊后热处理；推荐使用 ERNiCrCoMo-1 专用配套焊材，焊接线能量控制在 8~15kJ/cm，层间温度保持较低水平
  • 成形工艺：优先室温成形；如需热弯，加热温度 1100~1150℃，成形终了温度≥950℃，避免低温脆化

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
固溶处理
1150~1200℃
1~2h（按厚度调整）
风冷 / 水冷
溶解析出相，获得均匀固溶体组织，优化综合性能
退火处理
900~950℃
2~4h
空冷
消除加工应力，改善切削性能与塑性

8 质量检验要求

  • 化学成分检验：采用直读光谱仪检测，关键元素（Ni、Cr、Co、Mo、Al、Ti）偏差≤±0.15%，符合本规范第 4 章要求
  • 机械性能检验：每批次抽样进行拉伸试验、硬度试验，高温服役部件需附加高温蠕变与持久试验
  • 无损检测：无缝管 100% 超声波探伤，锻件进行 UT（超声波）+MT（磁粉）检测，重要承力件需 100% 覆盖检测；焊缝进行 RT（射线）探伤
  • 表面质量检验：无裂纹、气孔、夹杂、划痕等缺陷，酸洗表面无残留氧化皮与锈蚀，锻件表面无氧化皮残留
  • 尺寸精度检验：棒材直径公差 ±0.03~±0.6mm，管材外径公差 ±0.05~±0.3mm，板材厚度公差 ±0.08~±0.5mm，锻件尺寸公差符合相关标准要求
  • 组织检验：金相分析验证全奥氏体组织，晶粒尺寸均匀（ASTM 4~6 级），无有害析出相，氧化膜连续致密
  • 性能验证：高温抗氧化试验与抗蠕变试验结果符合本规范要求，确保高温服役稳定性

9 应用领域

9.1 航空航天工业

  • 航空发动机：燃烧室部件、高温燃气导管、涡轮外环、排气系统组件
  • 航天推进系统：火箭发动机高温燃气导管、涡轮泵壳体辅助结构件

9.2 能源动力领域

  • 燃气轮机：燃烧室衬板、过渡段、高温换热器管、过热器管束
  • 核能工业：高温堆核电站辅助加热系统管道、核反应堆冷却系统部件
  • 太阳能光热：熔盐储热系统高温管道与支撑结构

9.3 化工与冶金工业

  • 化工领域：乙烯裂解炉辐射段炉管、高温反应釜内衬、催化裂化装置高温构件
  • 冶金设备：烧结机高温部件、高炉热风炉构件、连续浇铸设备高温部件
  • 环保设备：危废焚烧炉炉膛衬板、烟气净化系统高温部件（抵抗 HCl、SO₂腐蚀）

9.4 其他领域

  • 热处理工业：高温加热炉内衬、托盘、筐、夹具等耐热工装
  • 特种装备：高温试验设备核心部件、工业炉高温承力构件
  • 高端机械：高温工况下的精密阀门、密封件、轴承

10 包装与储运

  • 包装：管材采用木质托盘 + 防潮薄膜 + PVC 防护套包装；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg；棒材采用木箱 + 防护垫包装；丝材独立密封包装，标注规格与批号
  • 储运：存放于干燥通风仓库，远离潮湿、腐蚀性介质与尖锐物体；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形与表面损伤

  • 计重方式：实际过磅，支持按需定制生产
