GH2901（Fe-Ni-Cr 基）高温合金产品技术规范

**

1 范围

本规范规定了 GH2901（原 GH109）Fe-Ni-Cr 基沉淀硬化型高温合金的化学成分、物理性能、机械性能、产品规格、制造工艺、执行标准、应用领域及质量检验要求。
本规范适用于航空航天、能源动力、化工核工业等领域使用的 GH2901 合金管材、棒材、锻件、板材、丝材及配套部件，尤其适用于 650℃以下高温高压环境下服役的关键承载零部件。

2 规范性引用文件

  • 国际标准：ASTM B637/B637M（高温合金棒材规范）、ASTM A480（高温合金板材标准）、AMS 5832（航空航天用 Incoloy 901 规范）
  • 国家标准：GB/T 14992-2005（高温合金和金属间化合物高温材料分类和牌号）、GB/T 15008-2017（铁镍基合金棒材）、GB/T 20410（高温合金无缝管）
  • 行业标准：HB 5492（航空用高温合金棒材技术要求）、WS9（航空发动机高温合金零部件标准）

3 产品基础信息

3.1 合金定义

GH2901 是一种Fe-Ni-Cr 基沉淀硬化型变形高温合金，通过 γ' 相（Ni₃(Ti,Al)）沉淀强化机制，配合固溶强化与晶界优化设计，在 650-750℃范围内具备优异的高温强度、抗蠕变性能及组织稳定性，760℃以下抗氧化性能良好，长期服役无明显性能衰减。

3.2 核心标识

  • 国内牌号：GH2901（原 GH109，GB/T 14992-2005）
  • 国际对应牌号：Incoloy 901、Alloy 901、Nimonic 901、德标 DIN 2.4662
  • 关键特性：沉淀硬化、高温强韧、抗蠕变、组织稳定、抗渗碳

4 化学成分要求（质量分数，%）

元素
含量范围
说明
镍（Ni）
30.0~35.0
基体关键元素，促进 γ' 相析出
铬（Cr）
11.0~14.0
形成致密氧化膜，提升抗氧化与耐腐蚀性
铁（Fe）
余量
基体元素，优化合金加工性与成本
钛（Ti）
2.3~2.9
γ' 相核心形成元素，实现沉淀强化
铝（Al）
0.2~0.6
协同钛形成 γ' 相，细化强化相颗粒
钼（Mo）
5.0~6.0
固溶强化，提升高温强度与蠕变抗力
碳（C）
≤0.10
强化晶界，避免晶间脆化
硅（Si）
≤0.50
控制杂质含量，优化工艺性能
锰（Mn）
≤0.50
改善合金塑性与焊接性
硫（S）
≤0.015
严格控制有害杂质，防止热加工开裂
磷（P）
≤0.020
控制杂质，避免晶界性能劣化
硼（B）
0.003~0.010
强化晶界，提升高温持久性能

5 关键性能参数

5.1 物理性能（固溶 + 时效状态）

性能指标
数值
测试条件
密度
8.21 g/cm³
室温
熔点
1400~1450℃
——
比热
450 J/(kg·℃)
0~100℃
热导率
11.8 W/(m·K)
20℃
热膨胀系数
14.2×10⁻⁶/℃
20~700℃
电阻率
1.15×10⁻⁶ Ω·m
20℃

5.2 机械性能

性能指标
最小值
典型值
测试条件
抗拉强度（Rm）
1130 MPa
1150~1300 MPa
室温（固溶 + 时效态）
屈服强度（Rp0.2）
810 MPa
830~950 MPa
室温（固溶 + 时效态）
延伸率（A5）
15%
18~25%
室温（固溶 + 时效态）
布氏硬度（HB）
320
330~360 HB
室温
高温抗拉强度
780 MPa
800 MPa
650℃（固溶 + 时效态）
高温蠕变率
≤0.10%
——
700℃，200MPa，1000h
疲劳强度（σ-1）
520 MPa
——
室温，10⁷次循环

5.3 耐腐蚀与高温性能

  • 抗氧化性能：760℃静态空气中 1000h 氧化增重≤0.20g/m²，形成致密 Cr₂O₃氧化膜
  • 抗蠕变性能：700℃、200MPa 应力下 1000h 蠕变率≤0.10%，γ' 相高温稳定性优异
  • 抗渗碳性能：乙烯裂解炉环境中表现突出，有效抵抗高温渗碳损伤
  • 介质耐受：耐高温燃气腐蚀、中性盐雾腐蚀，适用于核工业及化工高温介质环境

6 产品规格与供应状态

6.1 主要产品形态及规格

产品类型
规格范围
典型应用
管材
外径 10~150mm，壁厚 1~12mm
高温流体输送、发动机管路系统

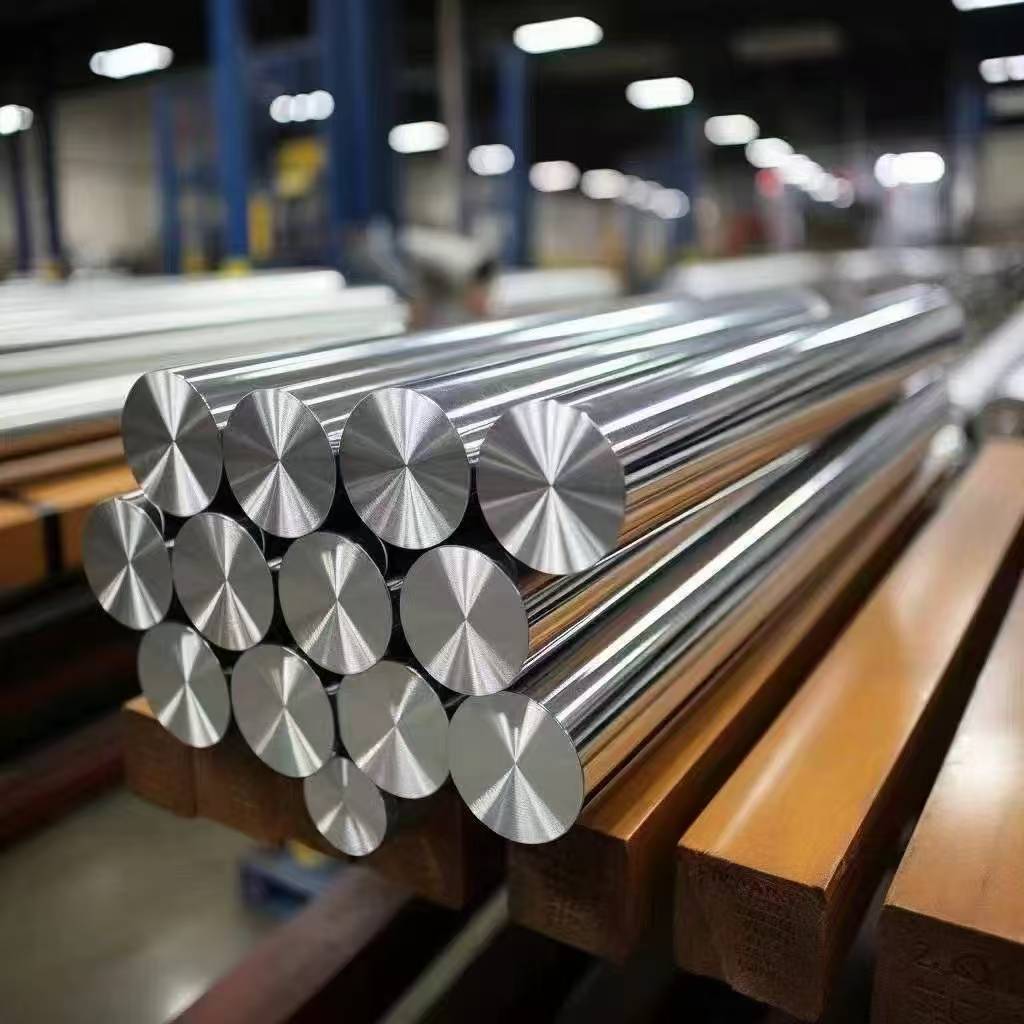

棒材
直径 8~300mm（热轧 / 冷拉）
锻件毛坯、机械加工件、紧固件
锻件
按需锻造，最大单重≤800kg
涡轮盘、压气机盘、轴颈部件
板材
厚度 2~50mm，宽度 600~1200mm（可定制）
高温结构件、换热器壳体
丝材
直径 0.8~10mm（盘状 / 直条状）
焊接填充、精密部件
带材
厚度 0.2~3mm，宽度≤1000mm
密封件、薄壁高温部件

6.2 供应状态

  • 管材：热挤压 + 冷轧 + 固溶 + 时效 + 酸洗，100% 超声波探伤，表面粗糙度 Ra≤1.6μm
  • 棒材：锻轧 + 固溶 + 时效 + 磨光，尺寸精度 H10~H8 级
  • 锻件：热锻 + 均匀化退火 + 固溶 + 时效 + 车光，保证加工余量
  • 板材：热轧 + 固溶 + 时效 + 酸洗 + 切边，可定尺供货
  • 丝材：固溶 + 时效 + 酸洗盘状 / 直条状，表面磨光
  • 带材：冷轧 + 固溶 + 时效 + 去氧化皮，厚度公差 ±0.03~±0.1mm

7 制造工艺要求

7.1 加工工艺

  • 冶炼工艺：采用真空感应炉 + 真空电弧重熔（VAR）双联冶炼，确保成分均匀性与纯度，降低杂质含量
  • 热锻工艺：预热温度 800~900℃，终锻温度≥950℃（推荐 950~1180℃），单次变形量 20%~40%，锻后空冷或炉冷
  • 塑性加工：热轧温度 1100~1180℃，冷轧采用多道次小变形量加工，控制产品精度
  • 切削加工：采用硬质合金或立方氮化硼（CBN）刀具，中低速切削并配合冷却润滑剂，避免高温粘刀
  • 焊接工艺：可采用 TIG 焊、MIG 焊，推荐使用 ERNiFeCr-1 专用焊材，焊接线能量控制在 10~15kJ/cm，层间温度≤120℃
  • 表面处理：酸洗、机械抛光等，确保表面无氧化皮、裂纹、夹杂等缺陷

7.2 热处理工艺

工艺类型
温度范围
保温时间
冷却方式
目的
均匀化退火
1150~1180℃
4~6h
空冷
消除铸锭成分偏析，改善组织均匀性
固溶处理
1090℃±10℃
2~3h
水冷 / 油冷
溶解合金元素，获得过饱和固溶体，为时效做准备
时效处理
第一阶段 775℃±5℃，第二阶段 700~720℃
第一阶段 4h，第二阶段 24h
空冷
析出细小弥散 γ' 相，显著提升高温强度与抗蠕变性能

8 质量检验要求

  • 化学成分检验：采用直读光谱仪检测，关键元素偏差≤±0.15%，符合本规范第 4 章要求
  • 机械性能检验：每批次抽样进行拉伸试验、硬度试验、高温蠕变试验，必要时附加疲劳试验
  • 无损检测：管材 100% 超声波探伤，锻件进行 UT（超声波）+MT（磁粉）检测，焊缝进行 RT（射线）探伤
  • 表面质量检验：无裂纹、气孔、夹杂、划痕等缺陷，锻件表面无氧化皮残留
  • 尺寸精度检验：棒材直径公差 ±0.03~±0.6mm，管材外径公差 ±0.05~±0.3mm，板材厚度公差 ±0.08~±0.5mm
  • 组织检验：金相分析验证晶粒尺寸与 γ' 相分布，无有害 TiSC 相或粗大硼化物，避免缺口敏感性
  • 性能验证：产品需通过相关台架试验，符合高温服役技术要求

9 应用领域

9.1 航空航天工业（核心应用）

  • 航空发动机：高压涡轮盘、压气机盘、轴颈、燃烧室火焰筒、高温燃油导管、液压油管
  • 航天推进系统：火箭发动机涡轮泵壳体、高温燃气导管

9.2 能源动力领域

  • 燃气轮机：第 1-3 级动叶片、承力环、高温换热器管、过热器管束
  • 新能源装备：地热发电高温阀门、生物质发电高温部件

9.3 化工与核工业

  • 化工领域：乙烯裂解炉管（抗渗碳性能突出）、高温反应釜内衬、热交换器管道
  • 核工业：核反应堆控制棒驱动机构、高温堆辅助结构件

9.4 其他领域

  • 特种装备：高温试验设备核心部件、冶金工业高温炉具内衬
  • 高端机械：高温工况下的精密齿轮、轴承、密封件

10 包装与储运

  • 包装：管材采用木质托盘 + 防潮薄膜 + PVC 防护套包装；棒材采用木箱 + 防护垫包装；锻件采用防水包装，标注规格与批号；板材采用木质托盘 + 防潮膜包装，每包重量≤3000kg
  • 储运：存放于干燥通风仓库，远离潮湿与腐蚀性介质；运输过程中避免剧烈碰撞，管材、板材需平放，防止变形

  • 计重方式：实际过磅，支持按需定制生产
